Восстановление глинистых вод при бурении горизонтальных定向скважин (HDD)

Система бурового раствора Black Rhino KSMR Series Trenchless — это комплексное оборудование для обработки бурового раствора, специально разработанное для горизонтального направленного бурения (ГНБ) и других бестраншейных технологий. Основные сферы применения в основном охватывают следующие три ключевых аспекта:

1. Глубокая очистка бурового раствора

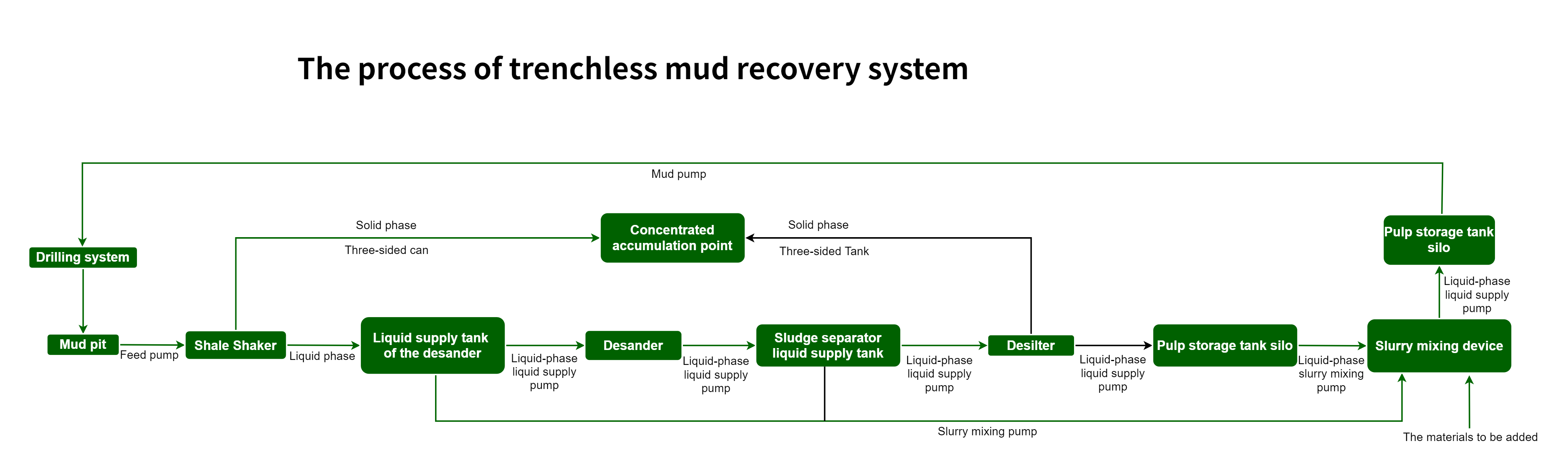

   Используя многоступенчатый процесс контроля твёрдых частиц, система последовательно осуществляет предварительную обработку с помощью вибросит, вторичную сепарацию с помощью пескоотделителей и глубокую очистку с помощью илоотделителей. Она способна точно отделять твёрдые частицы диаметром от 15 до 44 мкм от бурового раствора, эффективно удаляя шлам и другие примеси, восстанавливая первоначальные стабильные свойства бурового раствора и обеспечивая его хорошее состояние на протяжении всего строительного процесса.

2. Переработка и повторное использование
   Очищенный раствор проходит через устройство смешивания для пополнения материала и равномерного перемешивания, после чего насосом возвращается в буровую систему для циклического использования. Система обеспечивает коэффициент восстановления раствора более 90 %, значительно снижая расход свежего раствора и уменьшая материальные затраты в ходе строительства.

3. Гарантия строительства и соответствие экологическим требованиям
   Стабильная работа бурового раствора играет важнейшую роль в строительстве, обеспечивая такие функции, как охлаждение при бурении, смазка инструмента и защита стенок скважины от обрушения, что гарантирует бесперебойное проведение строительных работ. Одновременно это снижает объем сброса отработанного раствора, уменьшает нагрузку на экологическую очистку и полностью соответствует требованиям экологичного строительства.

Особенности и преимущества

Благодаря техническому опыту компании KOSUN в области контроля твердой фазы, накопленному за 20 лет, система буровых растворов KSMR Series Trenchless Mud System сформировала пять ключевых преимуществ благодаря модульной конструкции и инновациям в основных технологиях:

1. Многofункциональный интегрированный дизайн

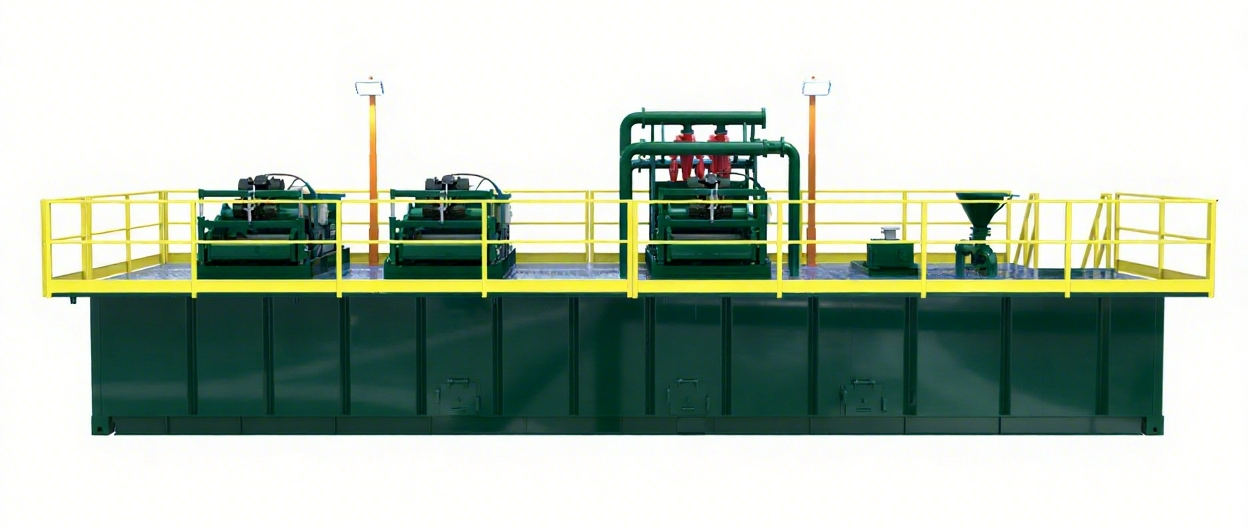

   Система объединяет четыре функции: очистку бурового раствора, циркуляцию, хранение и смешивание, а также интегрирует десилтер и вибросито в один блок, что значительно уменьшает габариты оборудования. Например, модель KSMR-200 занимает всего 5 м³, что делает её идеальной для условий с ограниченным пространством и повышает эффективность использования площадки.

2. Высокая и стабильная производительность очистки
   В зависимости от требований к производительности (200–1000 GPM) система может быть оснащена 4–20 полиуретановыми гидроциклонами. Симметричный механизм подачи обеспечивает равномерное распределение раствора, а конструкция пескоудаления по принципу «мокрого днища» эффективно снижает риск засорения. Размер частиц в очищенном растворе можно точно контролировать в диапазоне 15–44 мкм, что гарантирует стабильность и высокую эффективность очистки.

3. Удобство транспортировки и обслуживания
   Конструкция оборудования компактна, с откидными переходами и ограждениями, а также имеет малый вес. Например, модель KSMR-200 весит всего 5500 кг, что значительно облегчает перевозку и транспортировку. Циклоны используют соединения типа зажим, а экраны оснащены мягкими крючковыми кромками, что не только увеличивает срок службы оборудования, но и упрощает процедуры технического обслуживания, снижая затраты и сложность обслуживания.

4. Тихая и безопасная работа
   Система вибрационных экранов работает на уровне шума ниже 85 дБ, а некоторые модели оснащены устройствами гашения колебаний, эффективно снижающими вибрацию во время работы. Электрическая система имеет взрывозащищённую, пылезащищённую и влагозащищённую конструкцию и прошла международную сертификацию по стандартам API, CE и ISO14001, полностью соответствует требованиям безопасности для различных строительных проектов по всему миру и обеспечивает операторам безопасные и комфортные условия труда.

5. Двойная оптимизация затрат и эффективности
   Благодаря рециркуляции бурового раствора стоимость строительства может быть снижена более чем на 30 %. При этом максимальная суточная производительность системы может достигать 240 м³ (на примере модели KSMR-1000), что способствует сокращению сроков строительства на 20 %. Это позволяет достичь двойной оптимизации — экономической эффективности и производительности строительных работ — при одновременном обеспечении высокого качества строительства.

Области применения

Благодаря гибкой адаптации производительности и способности работать в тяжелых условиях, система буровых растворов серии KSMR широко применяется в ключевых проектах различных отраслей:

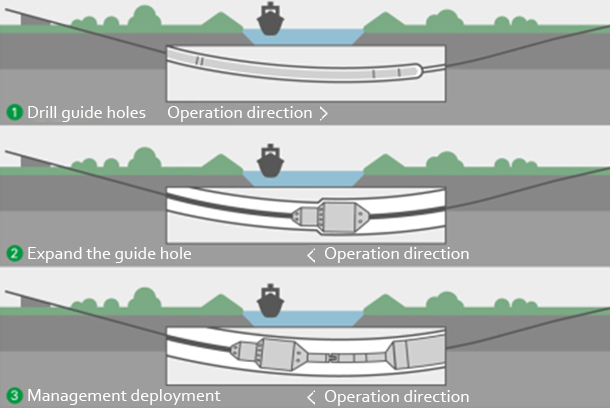

1. Бестраншейное горизонтальное направленное бурение (ГНБ)

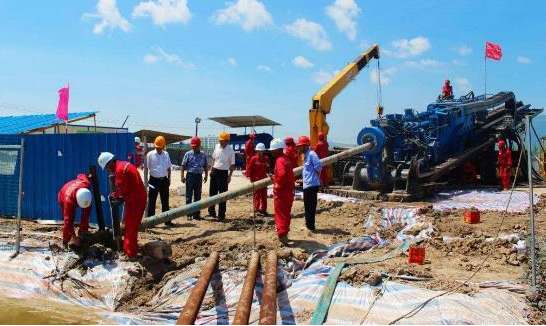

   Подходит для проектов прокладки подземных трубопроводных сетей в городских условиях, включая газопроводы, водопроводы и кабельные коммуникации. Также может использоваться при пересечении автомобильных и железных дорог, а также при прокладке трубопроводов через реки. Например, система сыграла важную роль в российских проектах по монтажу муниципальных трубопроводов, а также в отечественных проектах строительства протяжённых магистралей.

2. Сфера разработки энергетических ресурсов
   Охватывает сценарии, такие как добыча метана из угольных пластов, бурение сланцевого газа и наземное бурение нефтяных скважин. В австралийском проекте по разработке метановых угольных пластов система KOSUN KSMR Series Trenchless Mud System была успешно применена, удовлетворив высокие требования к бурению и обеспечив надежную техническую поддержку для развития энергетики.

3. Проекты в области охраны окружающей среды и инфраструктуры
   В таких сценариях, как углубление русла рек, очистка сточных вод и вспомогательное строительство тоннелей метро, система достигает повторного использования водных ресурсов за счёт очистки шлама, эффективно снижая риски загрязнения окружающей среды, отвечая потребностям развития экологических проектов, а также обеспечивая бесперебойное выполнение инфраструктурных проектов.

4. Глобальная адаптация к многочисленным стандартам
   Продукт прошел несколько международных квалификационных сертификаций, включая сертификацию на экспорт в Россию, соответствует строительным стандартам различных стран и регионов, может адаптироваться к различным требованиям зарубежных бестраншейных работ и имеет широкие перспективы применения в глобальной области бестраншейного строительства.

Обзор параметров базовых моделей серии

Этот документ призван всесторонне представить соответствующую информацию о траншейной системе бурового раствора серии KOSUN KSMR, предоставляя основу для закупок и применения в строительных работах.
