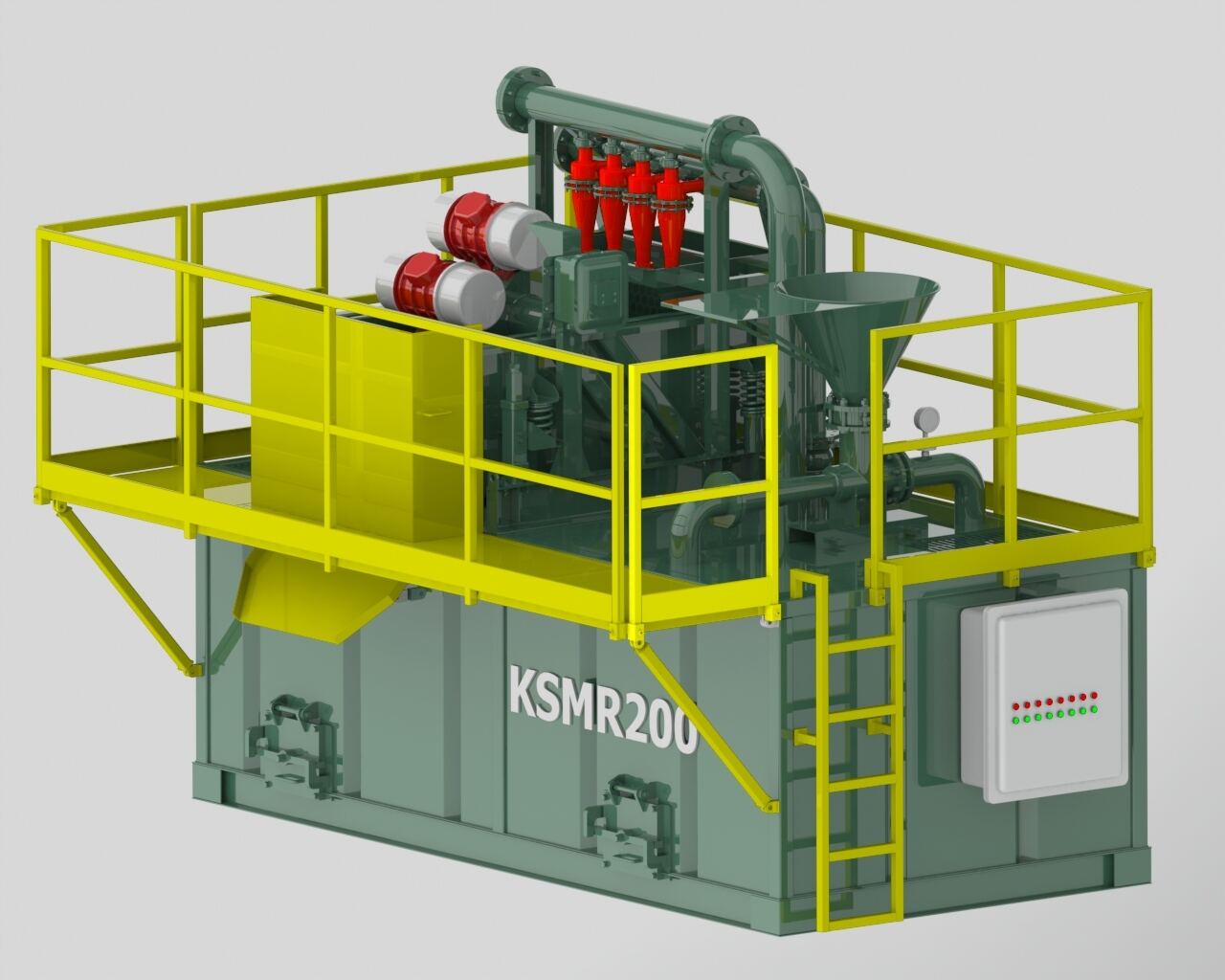

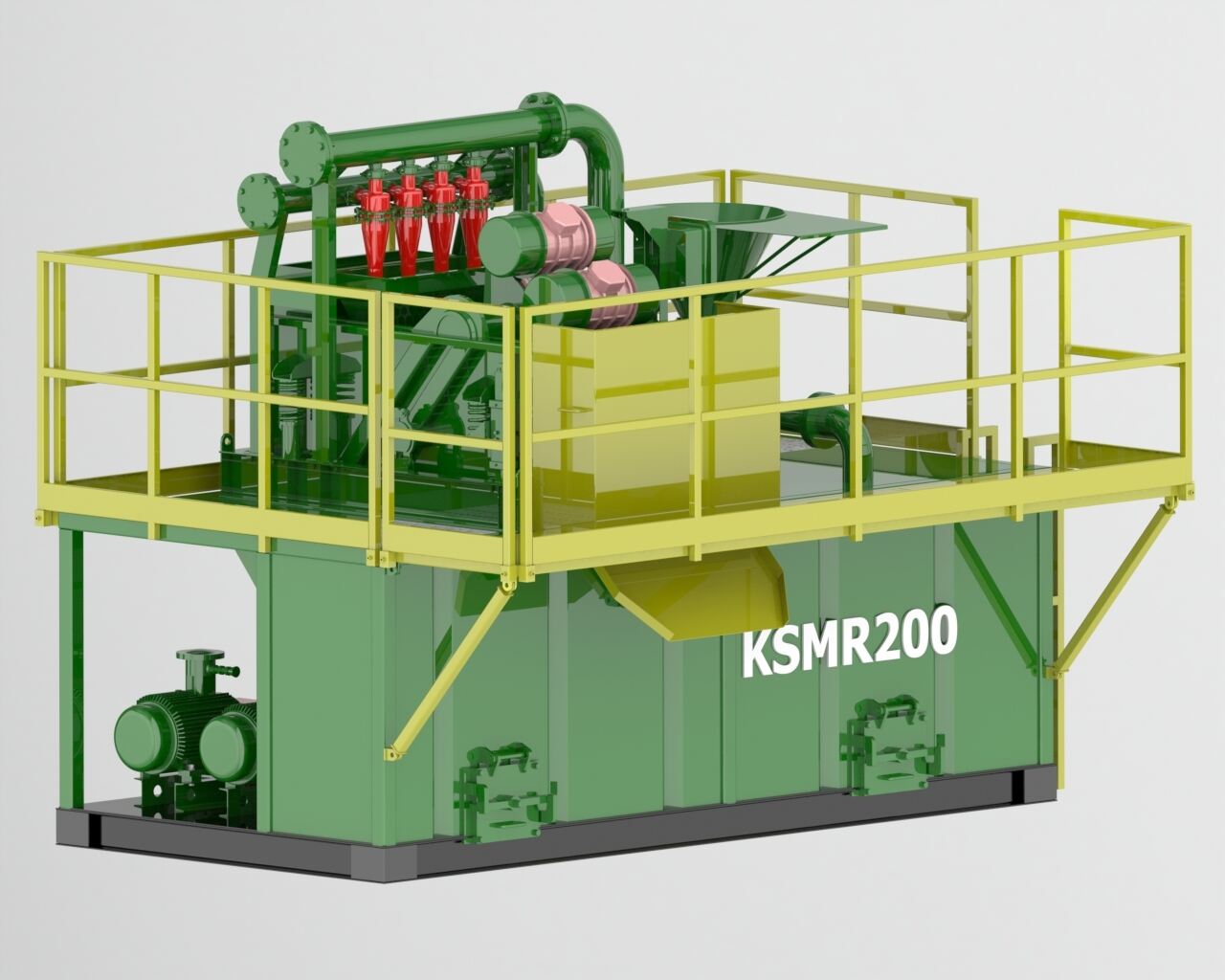

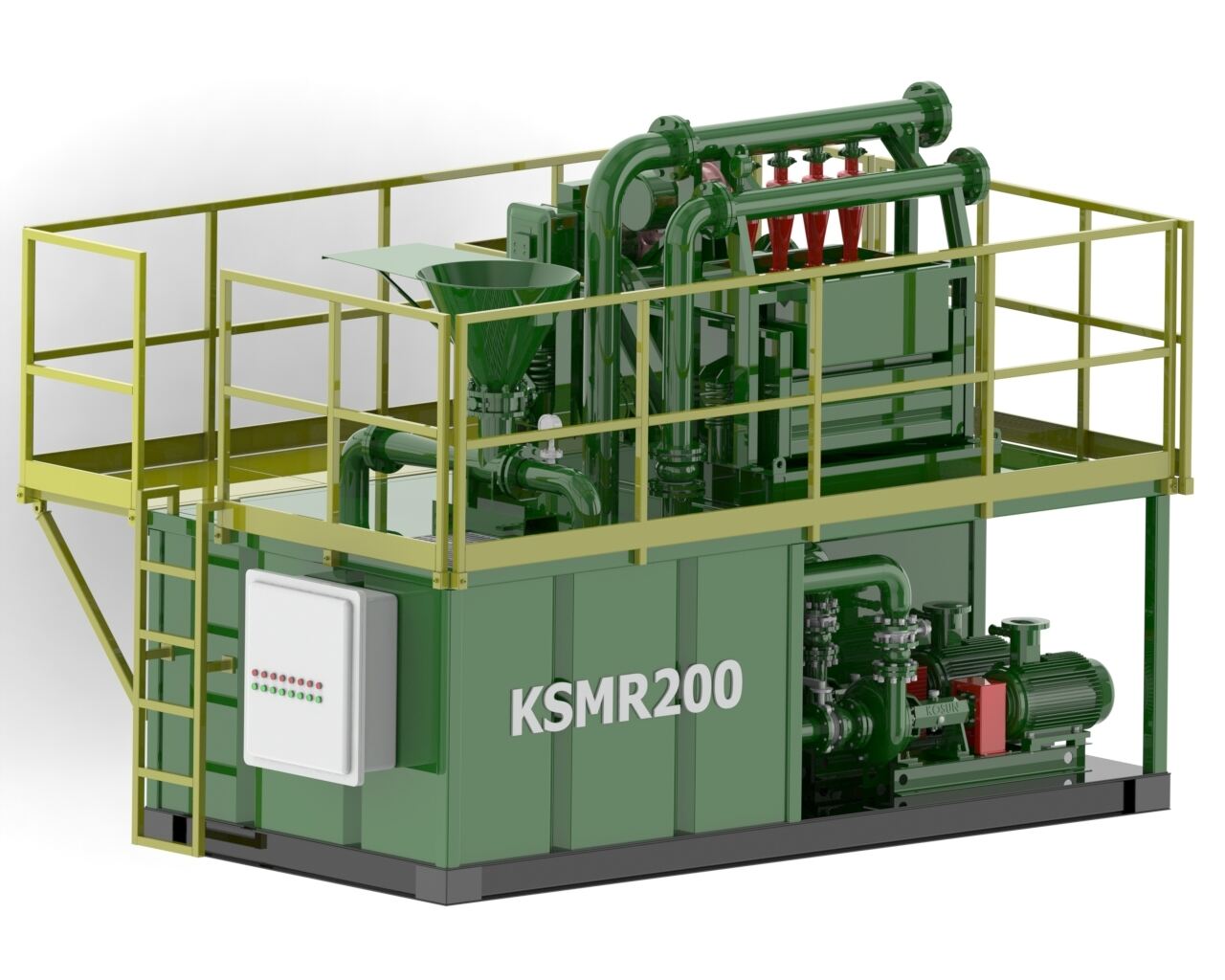

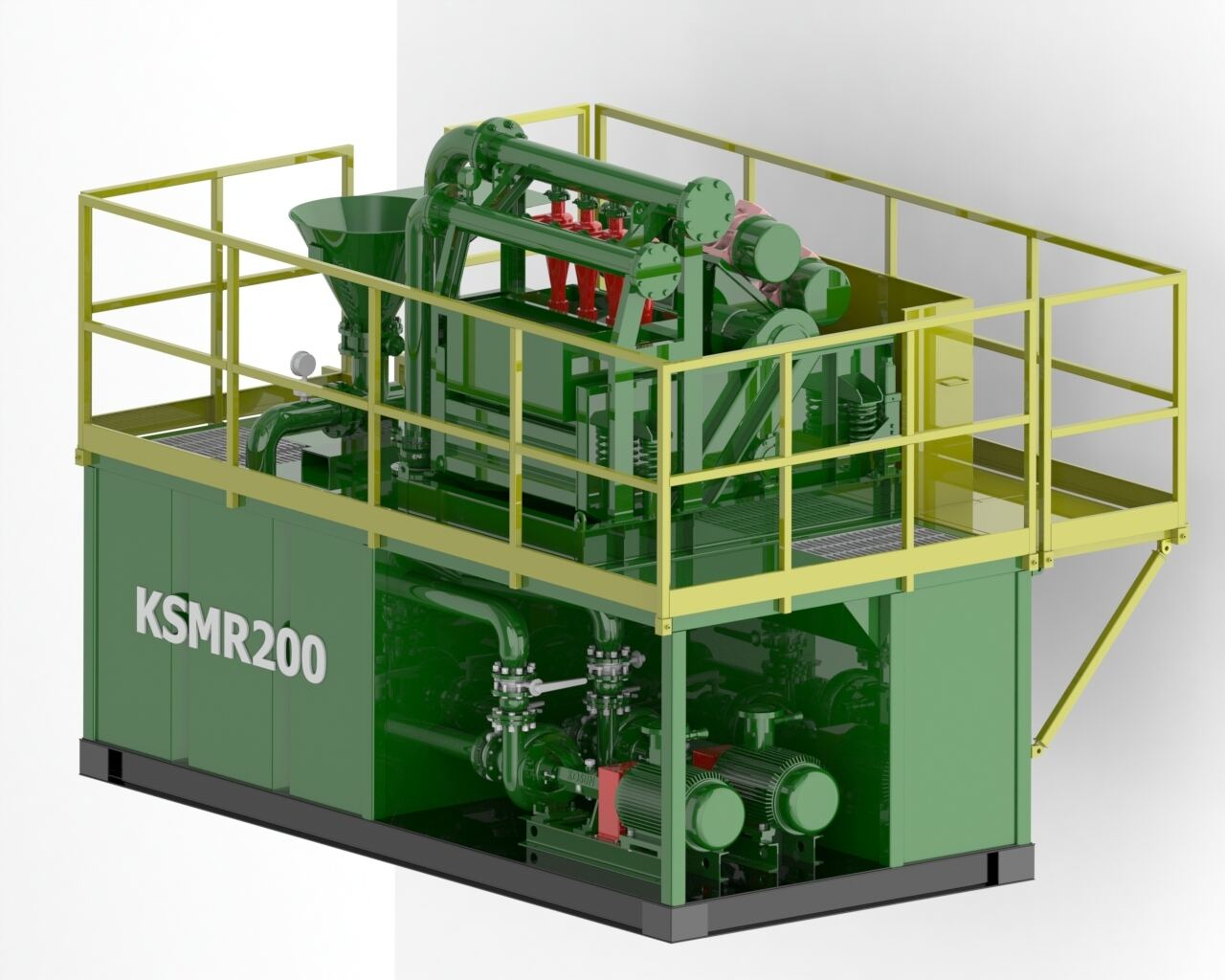

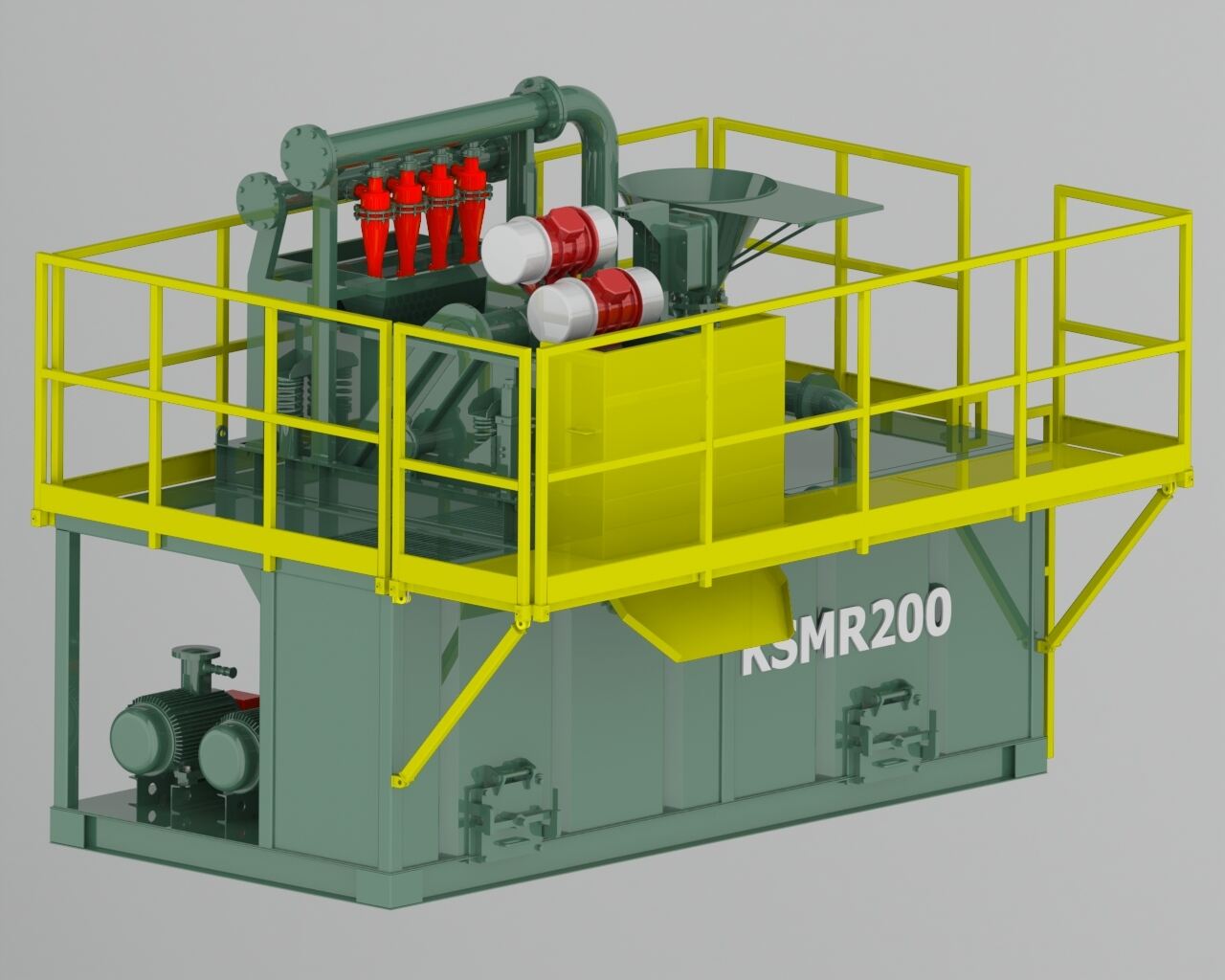

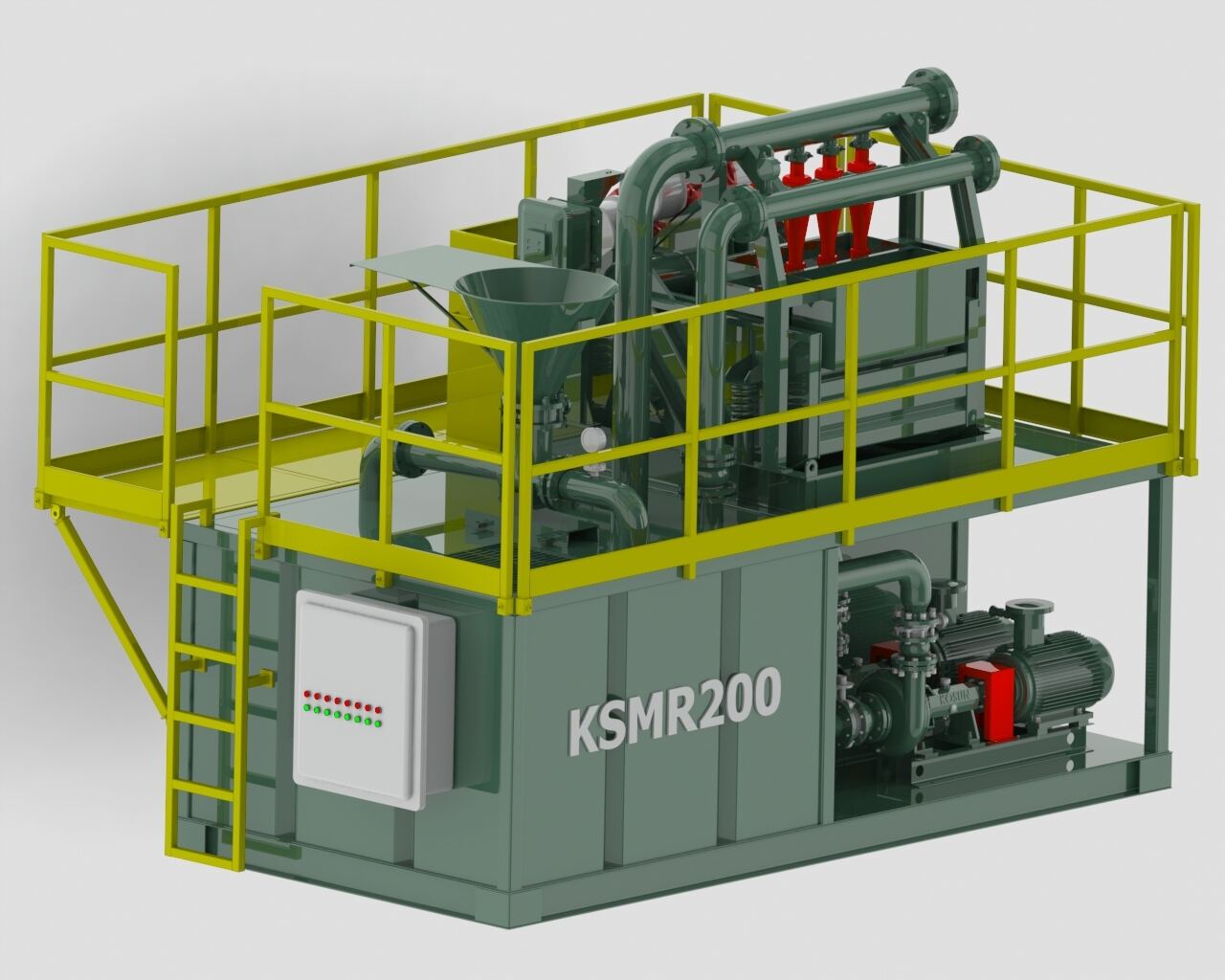

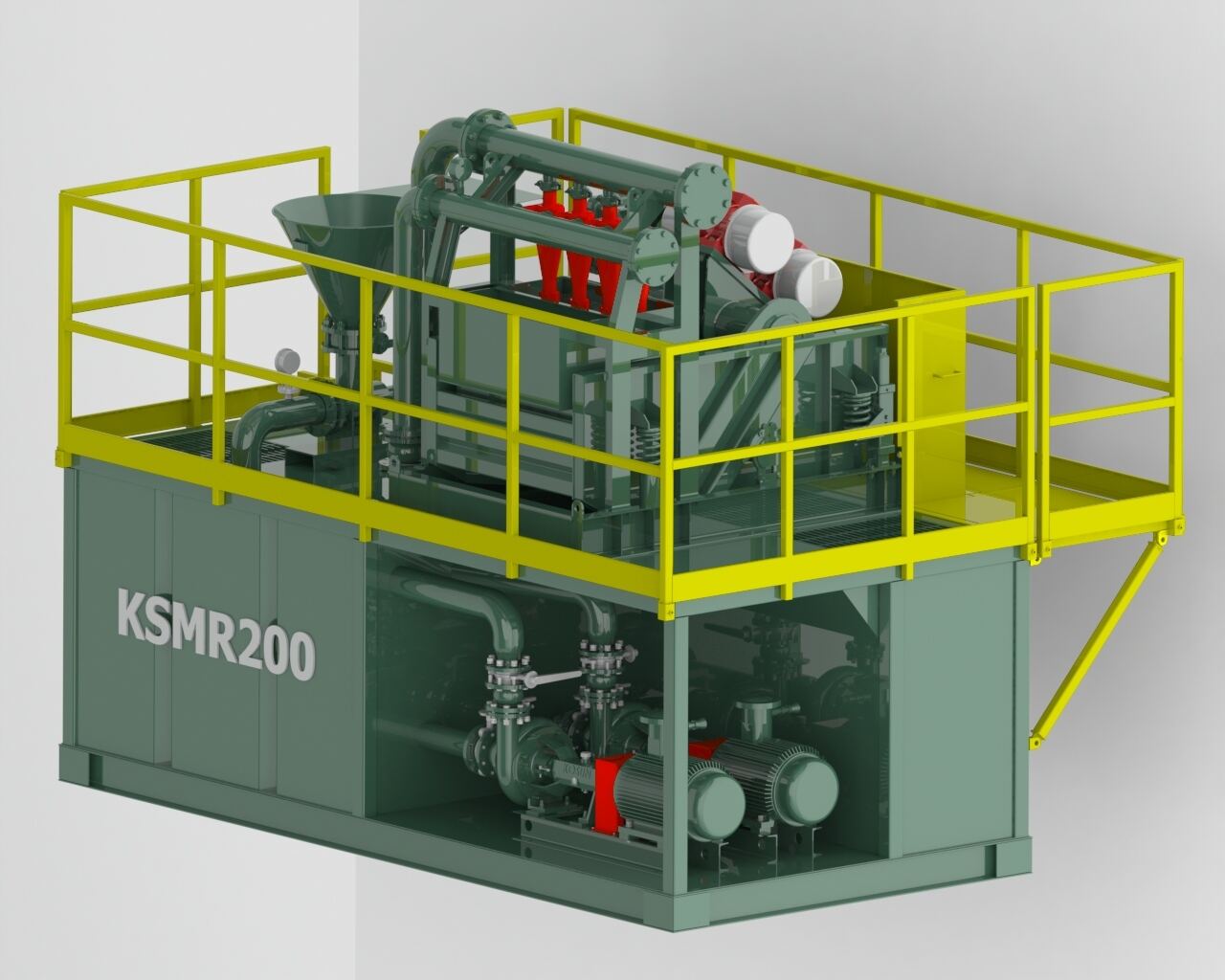

KSMR-200 무굴착 슬러리 회수 시스템

블랙 라이노 KSMR 시리즈의 대표적인 소형 모델인 KSMR-200 무굴착 머드 회수 시스템은 컴팩트한 구조와 고효율 정제 성능, 유연한 적응성을 특징으로 합니다. 소규모에서 중규모 공사 현장을 위해 특별히 설계되어 공간이 제한된 프로젝트에 이상적인 슬러리 처리 장비입니다.

I. 핵심 성능 사양

II. 핵심 기능 및 기술적 특징

1. 통합 슬러리 처리 공정
통합 정제 – 순환 – 저장 – 혼합 일체형 유닛으로 외부 저장 탱크나 혼합 장비가 필요 없음(기존 개별 시스템과 다름). 폐쇄형 슬러리 수명 주기 관리 가능:

• 전처리 : 셰일 셰이커의 하단 거친 체가 대형 드릴 커팅을 차단함;
• 심층 정화 : 대칭 입류 방식의 4개 폴리우레탄 사이클론이 원심력을 이용해 15μm의 미세 입자를 분리함;
• 재활용 : 정제된 슬러리는 혼합 장치에서 재조건조되며 직접 드릴링 시스템으로 펌프로 회수됨;
• 자동 레벨 제어 : 저장 탱크 내장형 플로트 장치가 안정적인 액위를 자동으로 유지하여 오버플로우 위험을 방지함.

2. 좁은 공간에 최적화된 구조

• 접이식 모듈러 설계 : 보도와 난간은 표준 트럭을 통한 운송을 위해 빠르게 분리 및 접이 가능하여 이동 효율을 50% 향상시킵니다.
• 소형 탱크 배치 : 디실터와 셰일 셰이커를 하나의 유닛에 통합하여 5m³ 이내에서 완전한 처리 공정을 구현하며, 도심 내 구역, 고속도로 녹지대 등 협소한 작업 현장에 이상적입니다.
• 간편 한 유지 : 사이클론은 클램프 방식 연결을 사용하며, 스크린 메쉬는 15분 이내에 한 명의 작업자만으로 교체 가능한 소프트 후크 엣지를 특징으로 합니다.

3. 안전, 환경 보호 및 운용 보장

• 저소음 작동 : 셰이커 시스템 소음 수준이 85dB 이하로 도심 건설 소음 기준을 준수합니다.
• 안전 보호 : 전기 시스템은 폭발 방지, 먼지 방지, 방수의 3중 보호 기능을 갖추고 있으며 API 및 ISO 14001 인증을 획득하였습니다.
• 환경 준수 : 폐슬러리 배출량을 90% 감소시켜 무굴착 공사 환경 보호 기술 규격 .

III. 주요 적용 분야 및 사례 적합성

1. 핵심 적용 프로젝트 유형

• 소형에서 중형 수평 지향성 드릴링(HDD): 도시 가스/급수 지선, 주거지 통신 배관 설치 및 기타 단거리 횡단 공사;
• 공간 제약이 있는 프로젝트: 고속도로 중심분리대 내 배관 공사, 문화재 건물 인근의 지하 공사;
• 보조 슬러리 처리: 대규모 HDD 프로젝트의 지선 공사, 하천 준설 현장의 슬러리 정제.

2. 시나리오 적응성 장점
도시 내 구 조건 지역의 배관 개선 사업을 예로 들면: KSMR-200은 커뮤니티 녹지 공간에 직접 설치 가능(5m² 면적 ≈ 주차 2대 분량). 시간당 50m³의 처리 능력을 갖춰 하루 80m 배관 설치에 필요한 슬러리 수요를 충족. 슬러리 재활용률 92% 달성으로 프로젝트 당 약 CNY 23,000 의 슬러리 비용 절감 효과.

IV. 시리즈 모델 및 경쟁사 대비 차별화된 장점

V. 운영 비용 및 효과 분석

일반적인 1,000m 파이프라인 공사(Ø300mm) 기준:

• 재료 비용 : 90% 회수율로 신규 슬러리 사용량 약 100m³ 절감 30,000위안 ;
• 노무 비용 : 통합 운영으로 현장 작업자 3명 감소, 절감 효과 12,000위안 ;
• 환경 비용 : 폐슬러리 배출량 100m³ 감소로 벌금 리스크 완화 및 처리 비용 절감 15,000위안 ;
• 전체 이점 : 프로젝트당 직접적인 비용 절감액 57,000위안 프로젝트당, 프로젝트 기간은 15% 단축.
