KD-50 방패식 슬러리 처리 시스템

I. 장비 배치 및 핵심 구성

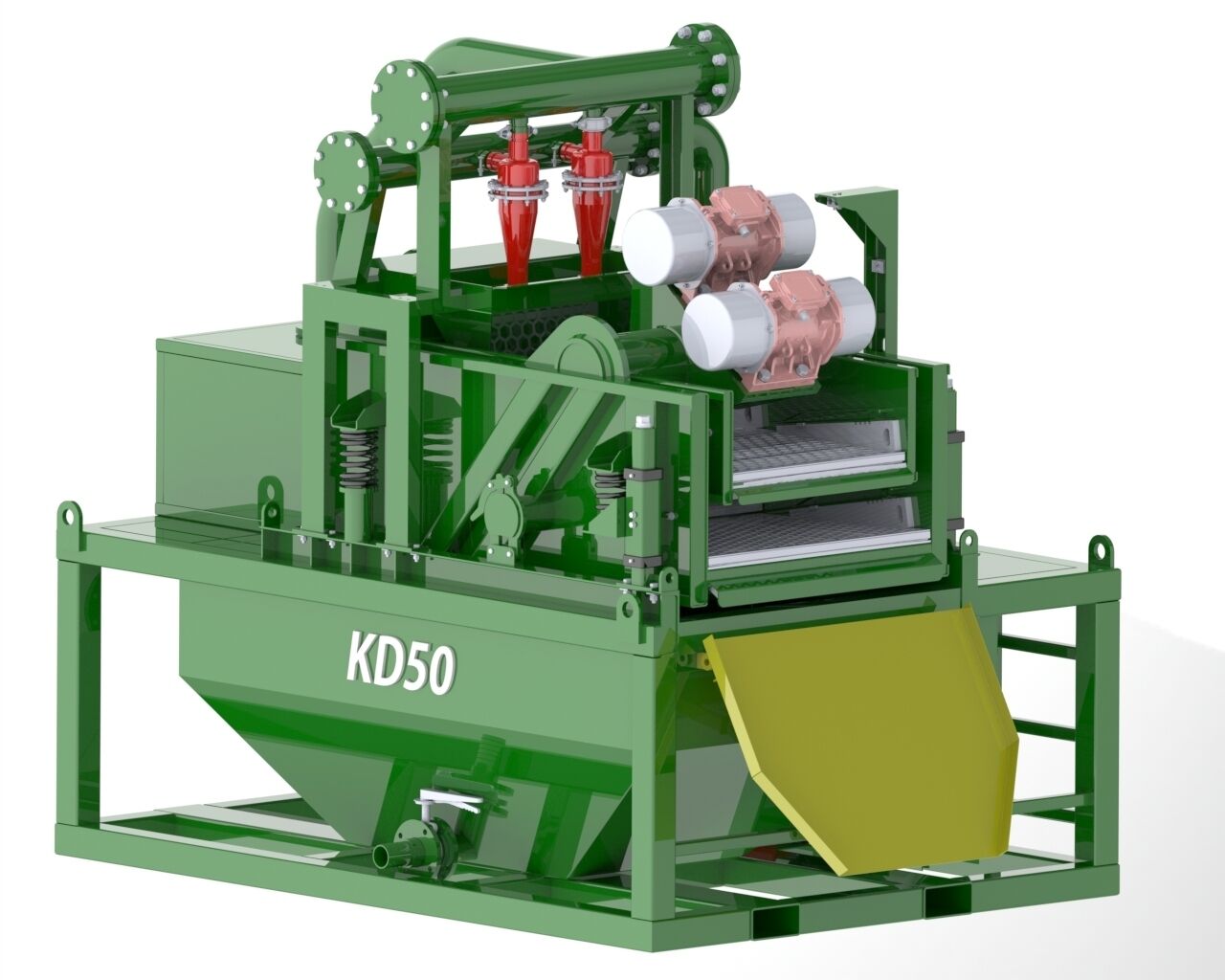

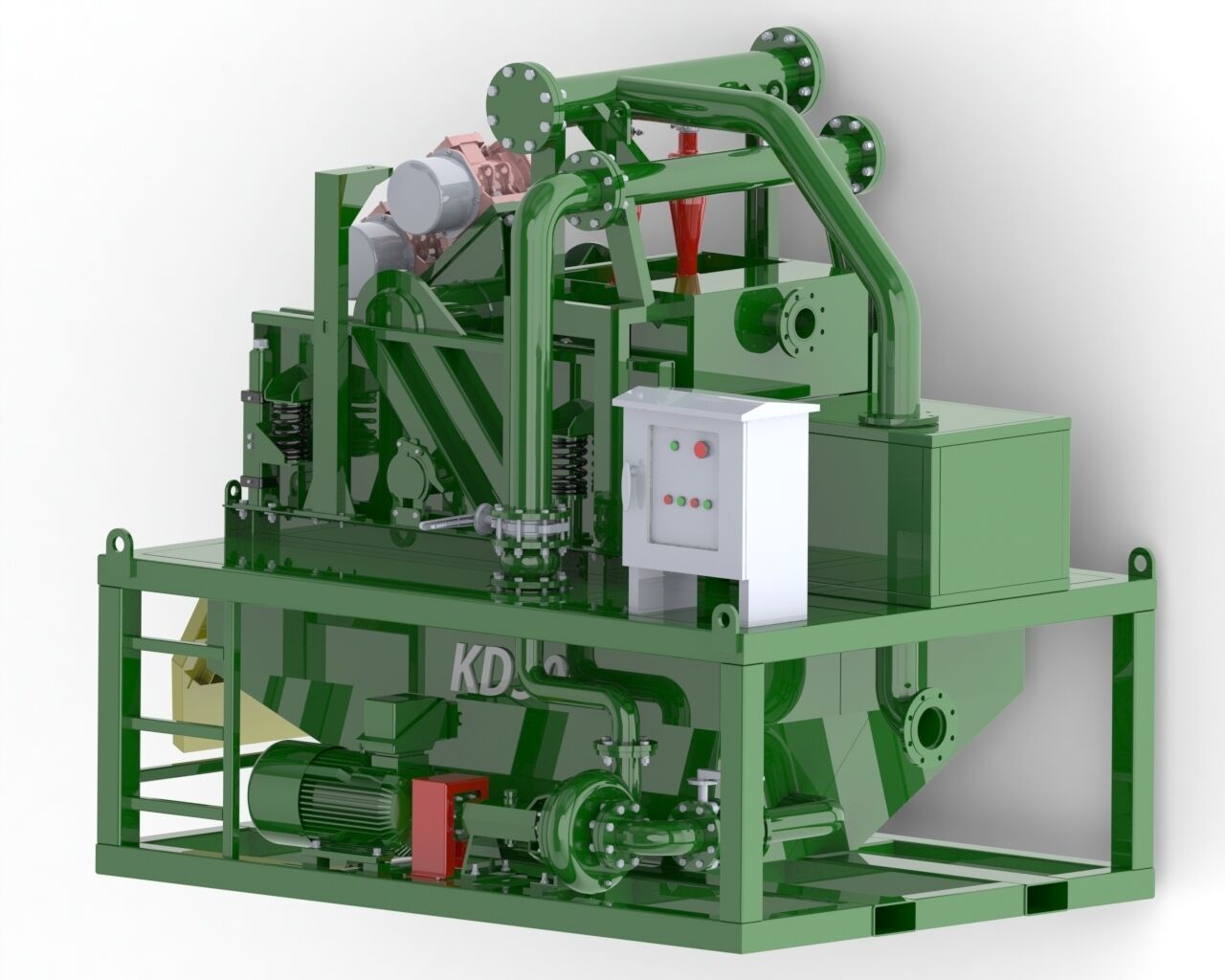

블랙 라이노 KD-50 실드 슬러리 처리 시스템은 소규모 슬러리 균형 실드 프로젝트 및 중소규모 지하 공사에 특화된 경량 슬러리 정제 장비입니다. '효율적인 정제, 유연한 설치, 경제적 실용성'을 핵심 설계 철학으로 하여 진동 스크린, 탈사 사이클론, 자갈 펌프, 원뿔형 탱크 등 4개의 핵심 구성 요소를 통합하여 구성됩니다. 이러한 구성 요소들이 상호 협력하여 완전한 슬러리 정제 폐쇄 순환 시스템을 형성하며, 소규모 공사 현장에 안정적이고 신뢰할 수 있는 슬러리 처리 솔루션을 제공합니다.

II. 핵심 성능 및 정제 능력

정밀한 분리, 뛰어난 정제 효과 : 이중층 스크린 진동 스크린을 장착하여, 거친 스크린이 흙 속의 큰 입자 잔류물을 효율적으로 차단합니다. 샌드사이클론과 미세망 스크린과 결합하면 40μm 크기의 미세한 모래까지 정확하게 제거할 수 있어 정제된 흙이 성능 기준을 충족하며, 쉴드 공사에서 요구하는 엄격한 흙의 품질 기준을 만족시킵니다.

소규모 프로젝트에 적합한 처리 효율 : 장비의 정격 처리 능력은 50m³/h로 소형 쉴드 프로젝트의 슬러리 처리 수요를 효율적으로 처리할 수 있으며, 과도한 용량으로 인한 자원 낭비를 방지하고 공정에 영향을 주지 않으면서도 공사 중 안정적인 흙 공급을 보장합니다.

녹색 및 친환경, 오염 감소 : 슬러리에 대해 폐쇄형 순환 정화 방식을 채택하여 슬러리 배출을 줄입니다. 동시에 분리된 슬래그의 수분 함량을 크게 감소시켜 슬래그의 후속 운반 및 처리를 용이하게 할 뿐만 아니라 주변 환경에 대한 시공 오염을 근원적으로 감소시켜 녹색 시공 기준에 부합합니다.

III. 장비의 장점 및 실용적 특징

편리한 설치를 위한 경량 설계 : 장비 전체 중량은 단지 2.1t이며, 크기는 3m × 1.8m × 2.5m입니다. 소형화된 사이즈와 가벼운 무게 덕분에 시공 현장에서 차지하는 공간이 적어 지하의 좁은 시공 구역이나 일시적으로 조성된 시공 현장에서도 쉽게 설치하고 운용할 수 있어 현장 계획의 난이도를 크게 낮춥니다.

운영 비용 절감을 위한 저에너지 소비 : 총 설치된 출력은 단지 21.98kW에 불과합니다. 가공 효율을 보장하는 동시에 운전 중 에너지 소비를 효과적으로 줄여 장기간 사용 시 전기 요금을 크게 절감할 수 있습니다. 또한, 장비 부속품은 부식 및 마모에 강한 소재로 제작되어 고장률이 낮고 수명이 길어 유지보수 및 교체 비용이 감소하며, 전체 운영 비용을 추가로 절감합니다.

간편한 작동 및 유지보수, 낮은 진입 장벽 : 처리 공정은 간단하고 실용적이도록 최적화되어 복잡한 조작 기술이 필요하지 않습니다. 일반 건설 인력도 단기간 교육 후에 숙련될 수 있습니다. 또한 장비의 유지보수 과정이 간소화되어 일상 유지보수 시 복잡한 부품을 분해할 필요가 없어 유지보수 시간과 인건비를 절약하며, 지속적이고 안정적인 운전을 보장합니다.

다양한 작업 조건에 적응 가능 : 소규모 장비이지만 핵심 구성 부품은 우수한 부식 및 마모 저항성을 갖추고 있어 습기와 고순도 불순물 환경과 같은 실드 공사에서 흔히 발생하는 열악한 작업 조건에도 쉽게 대응할 수 있습니다. 또한 공사 요구에 따라 진동 체의 가진력 및 체 상자 경사각 등의 파라미터 조정을 지원하여 다양한 지질 조건 하에서의 슬러지 처리 요구에 유연하게 적응할 수 있습니다.

IV. 적용 가능한 시나리오

KD-50은 경량화, 낮은 에너지 소비, 설치 용이성 등의 장점을 바탕으로 주로 다음 시나리오에 적합합니다:

• 소형 슬러리 밸런스 실드 프로젝트 : 도시 내 마이크로 터널, 소형 지하 공동구(우수관, 소형 관경의 오수관), 단거리 도시 터널 등과 같은 프로젝트에 효율적이고 경제적인 슬러리 처리 솔루션을 제공합니다.
• 중소형 지하 연속벽 공사 : 중소규모 건설 프로젝트에서 지하 다이아프램 월 공사를 위한 슬러리 처리, 드릴 홀 벽면 안정성 및 구멍 품질 확보를 위해 시공 중 발생하는 슬러리의 성능을 관리합니다.
• 소형 암거 누름공법 시공 : 상수도 및 가스관 등 소경로 파이프라인 네트워크에서 실시하는 소형 파이프 재킹 공사에 적합하며, 파이프 재킹 시 생성되는 모래 함유 슬러리를 처리하여 슬러리 재활용을 달성하고 자재 낭비 및 환경 오염을 줄입니다.
• 소형 천공 파일 기초 공학 : 소형 교량 및 저층 건물의 보링 파일 기초 공사와 같은 분야에서 파일 기초 시공 시 발생하는 슬러리를 처리하고 고형물을 제거하며 안정적인 점토 슬러리 성능을 유지함으로써 구멍 품질과 시공 안전성을 확보합니다.
• 임시 비상 슬러리 처리 : 대형 실드 공사에서 긴급 수리 또는 국소 보충 그라우트 처리 상황일 경우, 일시적인 보조 장비로 사용 가능하며 신속하게 배치되어 공사의 연속성을 보장할 수 있습니다.
