KD-100 방패식 슬러리 처리 시스템

Black Rhino KD-100 Shield 슬러리 처리 시스템은 중소형 슬러리 균형 쉴드 공사 및 경량 지하 공학을 위해 특별히 개발된 고효율 슬러리 정제 장비입니다. '고효율 정제, 유연한 설치, 경제성과 신뢰성'을 핵심 설계 철학으로 하며, 주로 진동체, 샌드 사이클론, 자갈 펌프, 원추형 탱크의 네 가지 핵심 구성 요소를 통합하여 구성됩니다. 각 구성 요소는 정밀하게 매칭되고 공동 최적화되어 완전하고 효율적인 슬러리 정제 폐쇄 루프를 형성합니다. 이 시스템은 중소규모 프로젝트의 슬러리 처리 요구를 해결하며, 정제 성능과 경량 설계 및 실용성을 조화롭게 결합하여 프로젝트의 효율적 진행을 위한 안정적인 슬러리 처리 지원을 제공합니다.

I. 장비 배치 및 핵심 구성

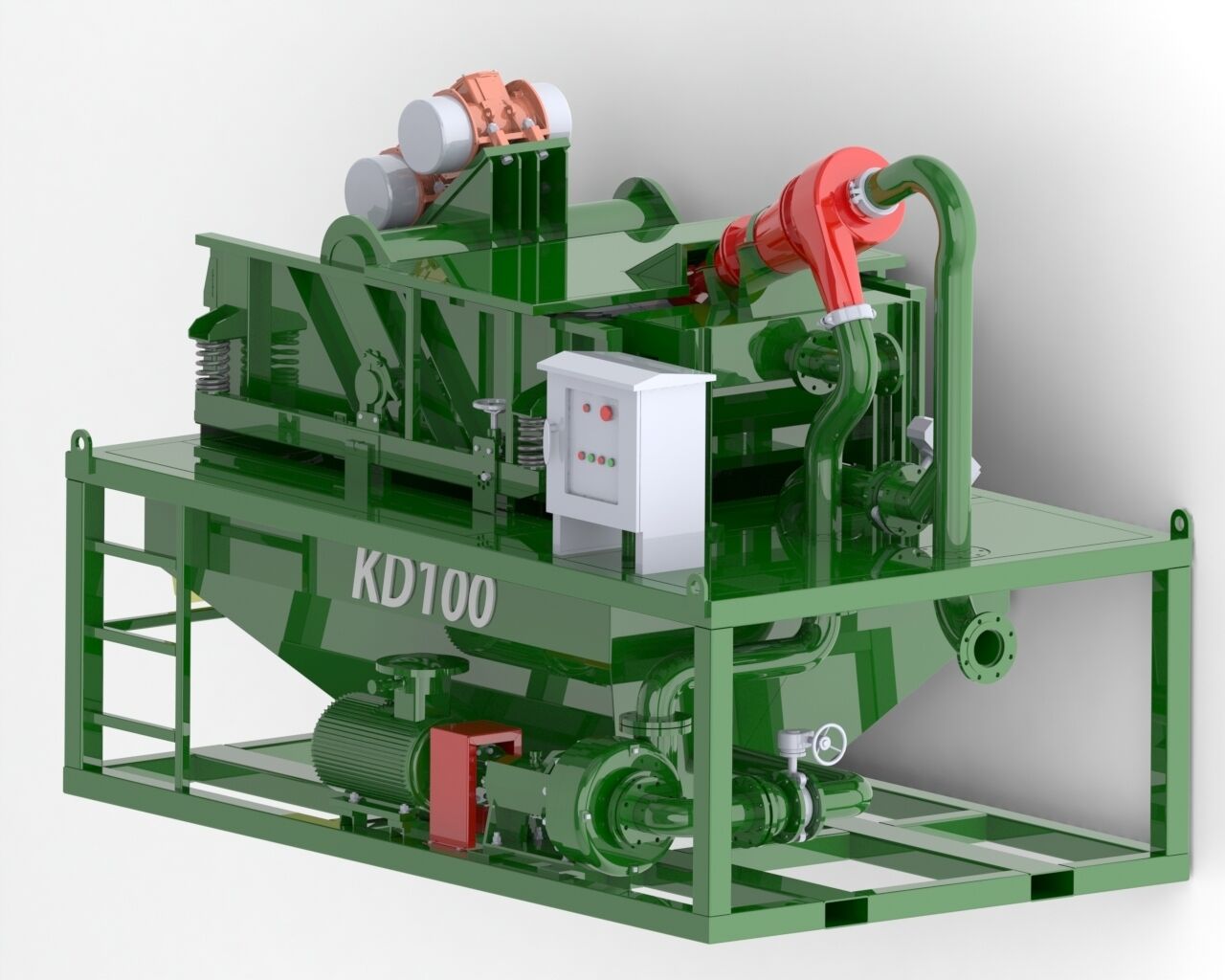

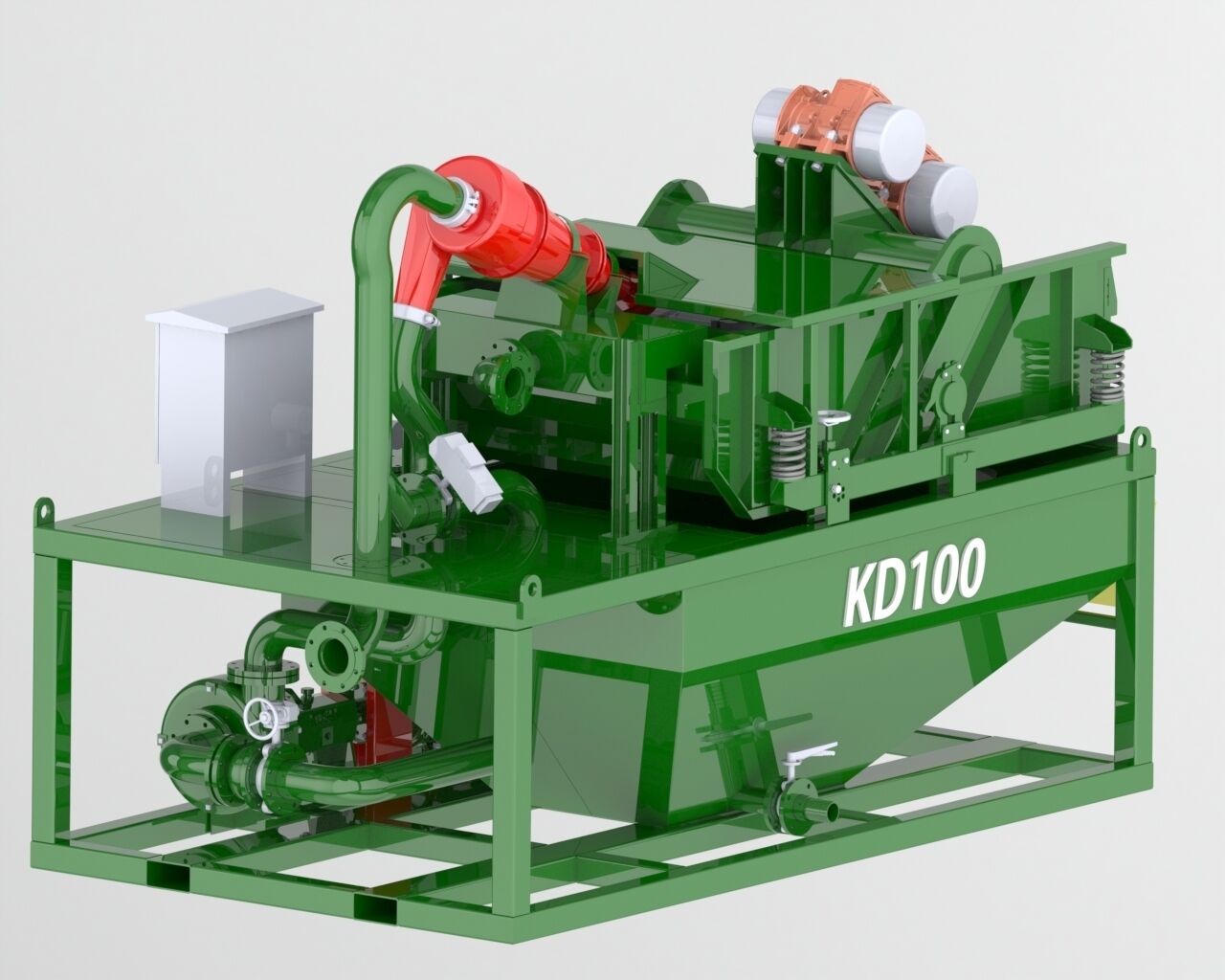

Black Rhino KD-100 Shield 슬러리 처리 시스템은 중소형 슬러리 균형 쉴드 공사 및 경량 지하 공학을 위해 특별히 개발된 고효율 슬러리 정제 장비입니다. '고효율 정제, 유연한 설치, 경제성과 신뢰성'을 핵심 설계 철학으로 하며, 주로 진동체, 샌드 사이클론, 자갈 펌프, 원추형 탱크의 네 가지 핵심 구성 요소를 통합하여 구성됩니다. 각 구성 요소는 정밀하게 매칭되고 공동 최적화되어 완전하고 효율적인 슬러리 정제 폐쇄 루프를 형성합니다. 이 시스템은 중소규모 프로젝트의 슬러리 처리 요구를 해결하며, 정제 성능과 경량 설계 및 실용성을 조화롭게 결합하여 프로젝트의 효율적 진행을 위한 안정적인 슬러리 처리 지원을 제공합니다.

II. 핵심 성능 및 정제 능력

슬러리 품질 보장을 위한 정밀 분리 이중층 스크린 구조를 가진 진동 스크린을 장착하여, 굵은 스크린이 슬러리 내의 큰 입자 잔류물을 신속하게 차단할 수 있습니다. 샌드 사이클론과 미세망 스크린의 협동 작용과 결합함으로써 최소 45μm 크기의 미세한 모래까지 정확하게 제거할 수 있습니다. 정제된 슬러리의 모래 함량 및 점도 등 주요 지표는 쉴드 공사 요건을 엄격히 충족하며, 슬러리 내 불순물 과다로 인한 터널링 장비 마모 및 시공 효율 저하와 같은 문제를 효과적으로 방지하여 원활한 공정 진행을 보장합니다.

중소형 프로젝트에 적합한 처리 능력 장비의 정격 처리 능력은 시간당 100m³에 이르며, 중소형 실드 공사(예: 소경 도시 터널, 단거리 지하 공동구 등)의 슬러리 처리 수요와 완벽하게 일치합니다. 이는 처리 능력 부족으로 인한 슬러리 적체 및 공사 지연을 방지할 뿐 아니라, 과도한 설비 용량으로 인한 자원 낭비도 막아 처리 효율과 프로젝트 규모 간의 정확한 매칭을 실현합니다.

녹색·환경 친화적 설계로 공사 오염 감소 슬러리 폐쇄 순환 정화 방식을 채택하여 슬러리 배출을 최소화하고 주변 수역 및 토양에 대한 오염을 줄입니다. 동시에 최적화된 분리 공정을 통해 분리된 슬래그의 수분 함량을 크게 감소시켜 중앙 집중적인 운반 및 후속 처리(자원화 또는 규정 준수 매립 등)를 용이하게 할 뿐 아니라, 시공 과정에서의 폐기물 배출도 줄여 현대 그린 건설의 발전 추세에 부합합니다.

III. 장비의 장점 및 실용적 특징

유연하고 간편한 설치를 위한 경량 설계 : 전체 기계 중량은 단지 2.8t이며, 크기는 3.5m × 1.6m × 2.5m입니다. 소형화된 사이즈와 가벼운 무게 덕분에 공사 현장에서 필요한 공간이 극도로 적어집니다. 도심 내 좁은 공사 현장이나 지하 공학의 일시적 운영 구역 등 어느 곳에서나 쉽게 설치 및 운용이 가능하여 현장 계획의 어려움과 장비 운송 비용을 크게 줄일 수 있습니다. 또한, 본 장비는 모듈식 신속 조립을 지원하여 사전 시공 조정 기간을 단축시키고 프로젝트의 빠른 착공을 돕습니다.

낮은 에너지 소비로 운영 비용을 효과적으로 통제 : 총 설치된 출력은 단지 25.44kW에 불과합니다. 100m³/h의 처리 능력을 확보하면서도 장비 운전 시 에너지 소비를 효과적으로 줄여 장기간 사용 시 전기 요금을 크게 절감할 수 있습니다. 또한, 핵심 부속품들은 내식성 및 내마모성 재료로 제작되어 우수한 마모 방지 성능과 낮은 고장률, 긴 수명을 갖추고 있어 유지보수 빈도와 교체 비용을 줄여 전체 프로젝트 운영 비용을 추가로 절감할 수 있습니다.

사용 난이도를 낮추는 간편한 운영 및 유지보수 : 처리 과정은 명확한 로직과 간단한 단계로 최적화 및 간소화되어 있습니다. 일반적인 시공 인력도 단기간의 전문 교육만으로 숙달할 수 있으며, 고숙련 기술 인력에 의존하지 않아 인건비를 절감할 수 있습니다. 일상 유지보수 시 복잡한 부품을 분해할 필요가 없으며, 정기 점검, 청소 및 마모 부품(예: 스크린) 교체만으로도 장비의 안정적인 운전이 가능하여 유지보수 시간과 노동 투입을 절약할 수 있습니다.

다양한 환경에서의 강한 작업 조건 적응성 중소형 장비이지만 핵심 구성 부품은 우수한 부식 및 마모 저항성을 갖추고 있어 습기, 고온다습, 고분진, 슬러리 부식과 같은 쉴드 공사에서 흔히 발생하는 열악한 작업 조건에도 쉽게 대응할 수 있습니다. 또한 공사 지질 조건(모래층, 점토층, 낮은 자갈 함량의 지층 등) 및 슬러리 특성에 따라 진동 체의 가진력, 체 상자 경사각, 체 개구 크기를 유연하게 조절할 수 있어 다양한 작업 조건 하에서도 안정적인 슬러리 정제 효과를 보장하며 매우 뛰어난 적응성을 제공합니다.

IV. 적용 가능한 시나리오

경량화, 고효율, 설치 용이성 등의 장점을 바탕으로 KD-100은 다음의 중소규모 프로젝트 시나리오에 널리 적용됩니다:

• 중소형 슬러리 밸런스 쉴드 프로젝트 : 소형 직경의 도시 터널(예: 직경 ≤2m인 빗물 및 오수 터널), 단거리 지하 공동구(예: 전력 터널, 통신 터널), 도시 내 마이크로 지하 통로 등에 적합합니다. 해당 프로젝트를 위해 효율적이고 경제적인 슬러리 처리 솔루션을 제공합니다.
• 소형 지하 연직벽 시공 : 저층 건물 및 소규모 도시 시설(예: 소형 펌프장, 지하 주차장)의 지하 연직벽 시공에 적용 가능하며, 시공 중 발생하는 슬러리를 처리하고, 슬러리 성능을 제어하여 트렌치 벽면 안정성과 천공 품질을 확보함으로써 연직벽 타설을 위한 기반을 마련합니다.
• 소형 암거 누름공법 시공 : 상수도 및 가스관(직경 ≤1.5m)과 같은 도시 하수관망 개선 프로젝트에서 소규모 암거 터널 공사 시 발생하는 모래를 포함한 슬러리를 처리하여 슬러리 재활용을 달성하고, 슬러리 보충 및 폐기물 배출을 줄이며, 공사 비용과 환경 영향을 낮추는 데 사용된다.
• 소형 천공 파일 기초 공학 : 소규모 교량, 저층 주택 및 농촌 인프라(예: 소규모 수리시설, 농촌 도로교량)의 천공 파일 기초 공사와 같은 분야에 적용된다. 파일 기초 공사에서 발생하는 슬러리를 처리하고 고형 입자 불순물을 제거하여 슬러리 성능을 안정적으로 유지하며, 과도한 모래 함량으로 인한 굴착면 붕괴 및 파일 품질 결함 등의 문제를 방지함으로써 파일 기초 공사의 안전성과 품질을 보장한다.
• 비상 및 임시 슬러리 처리 지역 긴급 수리 또는 대형 실드 공사에서 일시적인 보충 슬러리 처리, 소규모 프로젝트의 긴급 시공 등과 같은 상황에서 일시적인 보충 장비로서 신속하게 배치될 수 있어 예기치 않은 슬러리 처리 요구에 유연하게 대응하고 공사의 연속성을 보장할 수 있습니다.
