KD-200 방패식 슬러리 처리 시스템

블랙 라이노 KD-200 실드 슬러리 처리 시스템은 소형 및 중형 슬러리 균형 실드 공사와 중규모 지하 공학 프로젝트를 위해 특별히 개발된 고효율 슬러리 정제 장비입니다. '광범위한 적응성, 고효율 안정성, 유연한 실용성'을 핵심 설계 방향으로 하여, 진동 스크린, 샌드 디샌딩 사이클론, 자갈 펌프, 원추형 탱크 등 네 가지 핵심 구성 요소를 통합하여 구성됩니다. 각 구성 요소는 정밀하게 매칭되고 공동 최적화되어 완전하고 효율적인 슬러리 정제 폐쇄 루프를 형성합니다. 본 시스템은 소형 및 중형 공사 현장에서의 슬러리 처리 효율과 품질이라는 두 가지 요구 조건을 모두 충족시키며, 프로젝트의 원활한 진행을 위한 견고한 지원을 제공합니다.

I. 장비 배치 및 핵심 구성

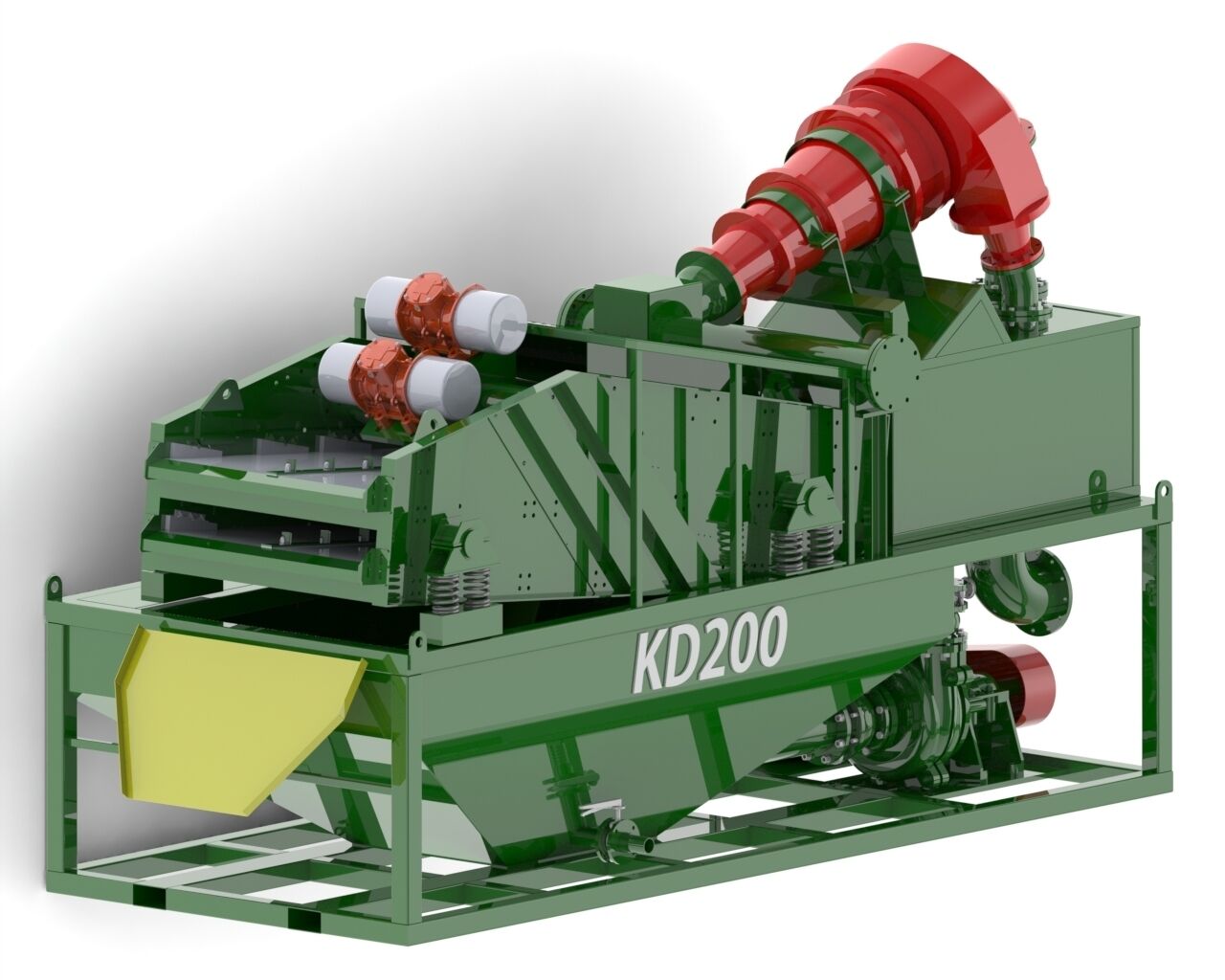

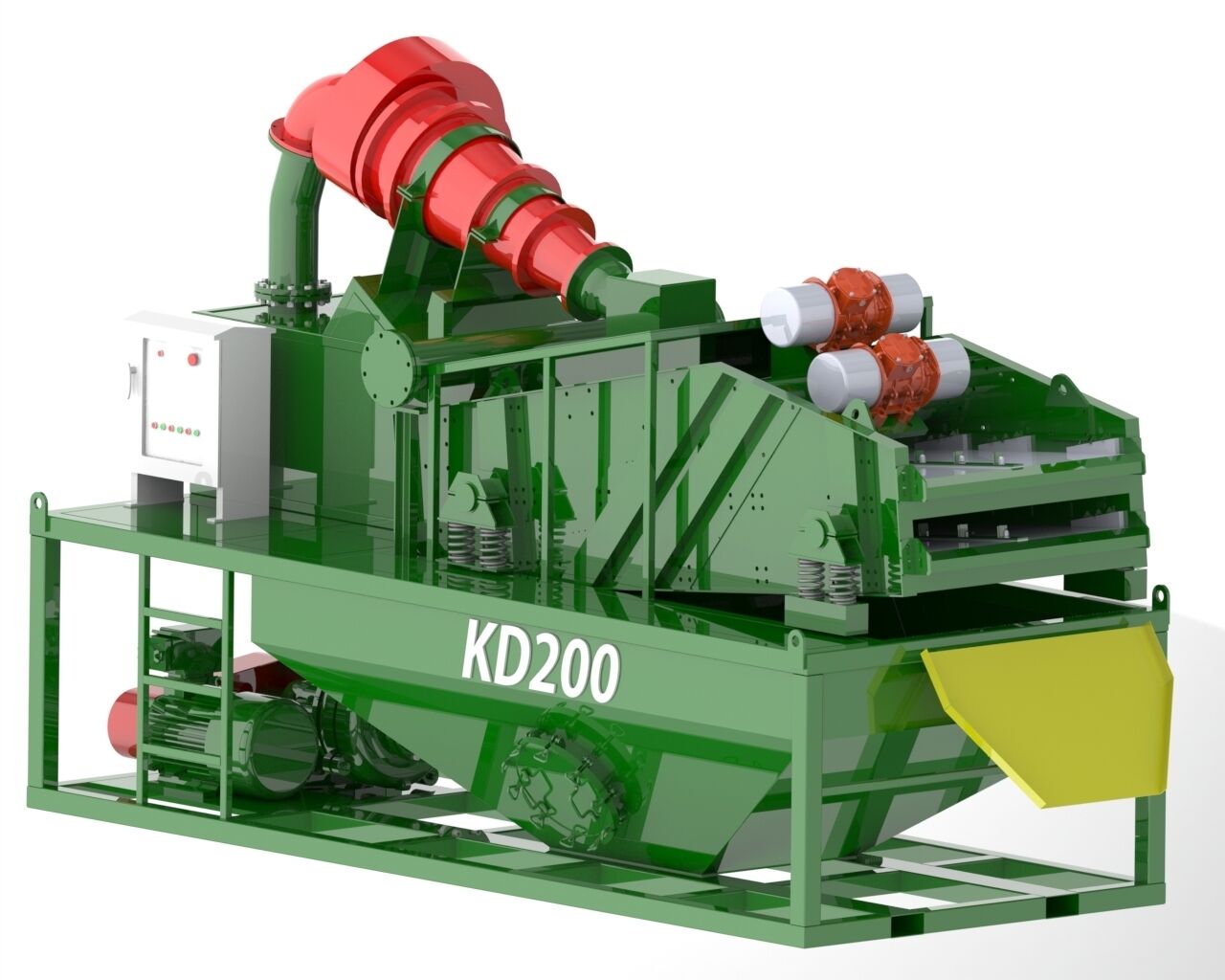

블랙 라이노 KD-200 실드 슬러리 처리 시스템은 소형 및 중형 슬러리 균형 실드 공사와 중규모 지하 공학 프로젝트를 위해 특별히 개발된 고효율 슬러리 정제 장비입니다. '광범위한 적응성, 고효율 안정성, 유연한 실용성'을 핵심 설계 방향으로 하여, 진동 스크린, 샌드 디샌딩 사이클론, 자갈 펌프, 원추형 탱크 등 네 가지 핵심 구성 요소를 통합하여 구성됩니다. 각 구성 요소는 정밀하게 매칭되고 공동 최적화되어 완전하고 효율적인 슬러리 정제 폐쇄 루프를 형성합니다. 본 시스템은 소형 및 중형 공사 현장에서의 슬러리 처리 효율과 품질이라는 두 가지 요구 조건을 모두 충족시키며, 프로젝트의 원활한 진행을 위한 견고한 지원을 제공합니다.

II. 핵심 성능 및 정제 능력

효율적인 분리 및 정밀한 품질 관리 : 이중층 스크린 구조를 갖춘 진동 스크린을 장착하여, 거친 스크린이 슬러리 내 대입자 슬래그를 신속하게 차단할 수 있습니다. 샌드사이클론과 미세망 스크린의 협동 작용과 결합하여 최소 60μm 크기의 미세한 모래까지 정확하게 제거할 수 있으며, 정제된 슬러리의 모래 함량 및 점도 등의 주요 지표가 도시터널 시공 요건을 충족시키고 굴착 장비의 안정적인 작동을 효과적으로 보장합니다.

중형 프로젝트에 적합한 처리 용량 : 장비의 정격 처리 능력은 시간당 200m³에 달하여 중소형 실드 공사 프로젝트(예: 중간 지름 터널, 중단거리 지하 공동구 등)의 슬러리 처리 수요를 효율적으로 처리할 수 있습니다. 이는 처리 능력 부족으로 인한 공사 지연과 과도한 용량으로 인한 자원 낭비를 모두 방지하며, 처리 효율과 프로젝트 규모 간의 정확한 매칭을 실현합니다.

녹색 순환 및 저탄소 환경 보호 : 슬러리를 폐쇄 순환 정제 방식으로 처리함으로써 슬러리 배출을 최소화하고 주변 수역 및 토양 오염을 줄입니다. 동시에 최적화된 분리 공정을 통해 분리된 슬래그의 수분 함량을 크게 감소시켜 집중 운반 및 후속 처리를 용이하게 할 뿐 아니라, 공사 중 폐기물 배출도 줄여 현대 엔지니어링의 녹색 환경 보호 개념에 부합합니다.

III. 장비의 장점 및 실용적 특징

유연한 설치를 위한 소형 설계 : 전체 장비 중량은 단지 3.6t이며, 크기는 3.5m × 1.6m × 2.5m입니다. 컴팩트한 구조와 적절한 크기로 인해 공사 현장에서 차지하는 공간이 적어 도시 내 좁은 공사 현장이나 지하 공사의 임시 작업 구역에서도 장비를 신속하게 설치하고 시운전하며 운영할 수 있습니다. 이를 통해 현장 계획의 어려움과 장비 운송 비용을 크게 줄일 수 있습니다.

비용 통제가 가능한 에너지 절약 및 저소비 : 설치된 총 전력은 48.44kW입니다. 200m³/h의 처리 능력을 확보하면서도 장비 운전 시 에너지 소비를 효과적으로 제어하여 장기간 사용 시 전기 비용을 크게 절감할 수 있습니다. 또한, 핵심 부속품들은 부식 및 마모에 강한 소재로 제작되어 우수한 내마모성과 낮은 고장률, 긴 수명을 자랑하며 유지보수 빈도와 교체 비용을 줄여 시공사가 전체 운영 비용을 효과적으로 통제할 수 있도록 도와줍니다.

간편한 작동 및 고효율 유지보수 : 처리 공정은 논리적으로 간소화되고 최적화되어 단계가 간단합니다. 일반 건설 인력도 단기간의 전문 교육만으로 장비 조작을 익힐 수 있습니다. 일상적인 유지보수 시 복잡한 부품을 분해할 필요가 없으며, 정기 점검과 청소, 마모 부품 교체만으로 장비의 안정적인 작동을 보장할 수 있어 유지보수 시간과 노무 비용을 크게 절약할 수 있습니다.

다양한 작업 조건에 강력하게 적응 가능 : 핵심 구성 요소는 우수한 부식 및 마모 저항성을 갖추고 있어 습기, 고농도 먼지, 슬러리 부식과 같은 쉴드 공사에서 흔히 발생하는 열악한 작업 환경에도 쉽게 대응할 수 있습니다. 또한 공사 지질 조건(모래층, 점토층, 자갈층 등) 및 슬러리 특성에 따라 진동 체의 가진력, 체 상자 경사각, 체 개구 크기를 유연하게 조정할 수 있어 다양한 작업 조건 하에서도 안정적인 슬러리 정제 효과를 보장하며 매우 뛰어난 적응성을 제공합니다.

IV. 적용 가능한 시나리오

높은 처리 능력, 유연한 설치, 비용 장점을 바탕으로 KD-200은 다음의 소규모 및 중규모 프로젝트 시나리오에 널리 적용됩니다:

• 소규모 및 중규모 슬러리 밸런스 쉴드 프로젝트 : 도시 지하철 지선 터널(중형 직경), 중단거리 강하/도로 횡단 터널, 소형 및 중형 지하 공동구(통합 지하시설 통로, 전력 케이블 터널 등)와 같은 분야에서 슬러리 정제를 위한 안정적이고 고효율의 슬러리 처리 지원을 제공하여 연속적인 쉴드 터널링 작업을 보장합니다.
• 중형 지하연속벽 공사 : 고층 건물 및 대형 교량 기초를 위한 중형 지하연속벽 프로젝트에 적용 가능하며, 시공 중 발생하는 슬러리를 처리하고 점토액의 밀도, 점도, 모래 함량을 정밀하게 제어함으로써 트렌치 벽면의 안정성을 높이고 천공 품질을 개선하여 지하연속벽 타설에 적합한 기반을 마련합니다.
• 중형 배관 암거 공사 프로젝트 : 대형 하수도관 및 급수관과 같은 중형 덕트 암거 공사에서 발생하는 모래 함유 슬러리를 처리하여 슬러리 재활용을 달성하고, 슬러리 보충 및 폐기물 배출을 줄이며, 시공 비용과 환경 영향을 낮추는 데 사용됩니다.
• 중형 보링 파일 기초 공사 : 중형 교량 및 고층 건물의 보링 파일 기초 시공 시 발생하는 슬러리를 처리하고 고형 불순물을 제거하여 슬러리 성능의 안정성을 유지하며, 과도한 모래 함량으로 인한 굴착벽 붕괴나 파일 품질 결함 등의 문제를 방지하고, 파일 기초 시공의 안전성과 품질을 확보합니다.
• 골재 가공 및 광산 보조 작업 소규모에서 중규모의 골재 처리 공장에서 본 장비는 골재 세척 공정에서 발생하는 슬러리를 처리하여 수자원의 재활용과 고형 불순물의 분리를 할 수 있습니다. 또한 소규모에서 중규모 광산 프로젝트의 보조 장비로 사용되어 채광 작업에서 나오는 광석 함유 슬러리를 처리함으로써 유가 미네랄 입자의 회수 및 자원 이용 효율 향상에 기여할 수 있습니다.
