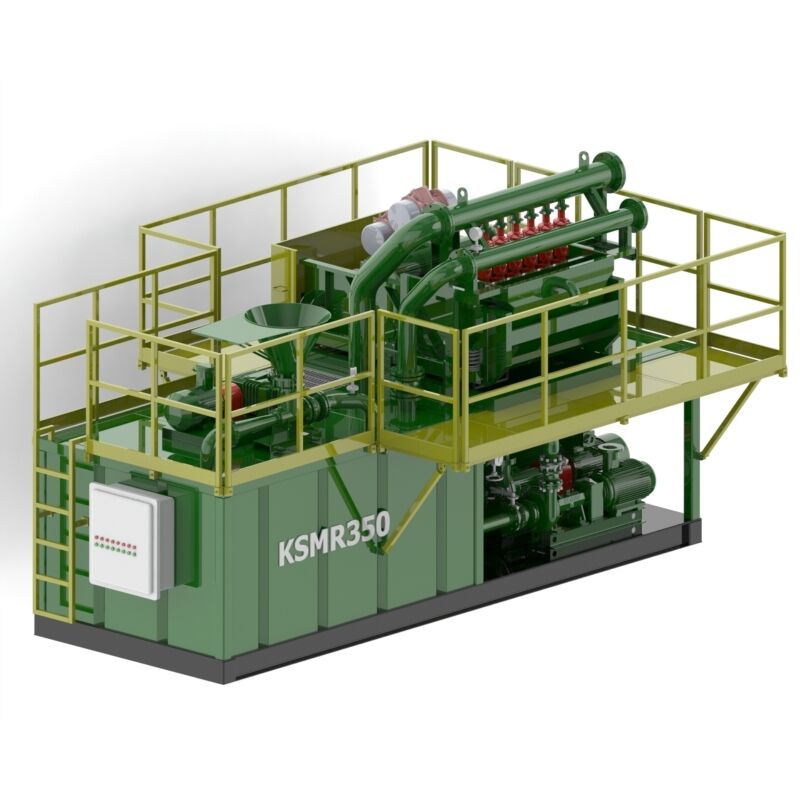

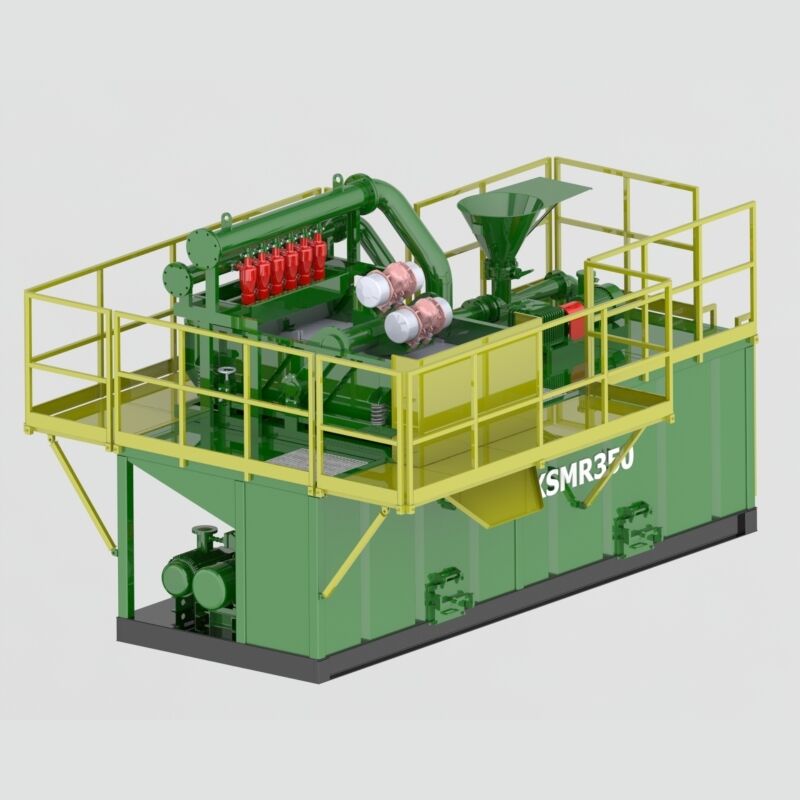

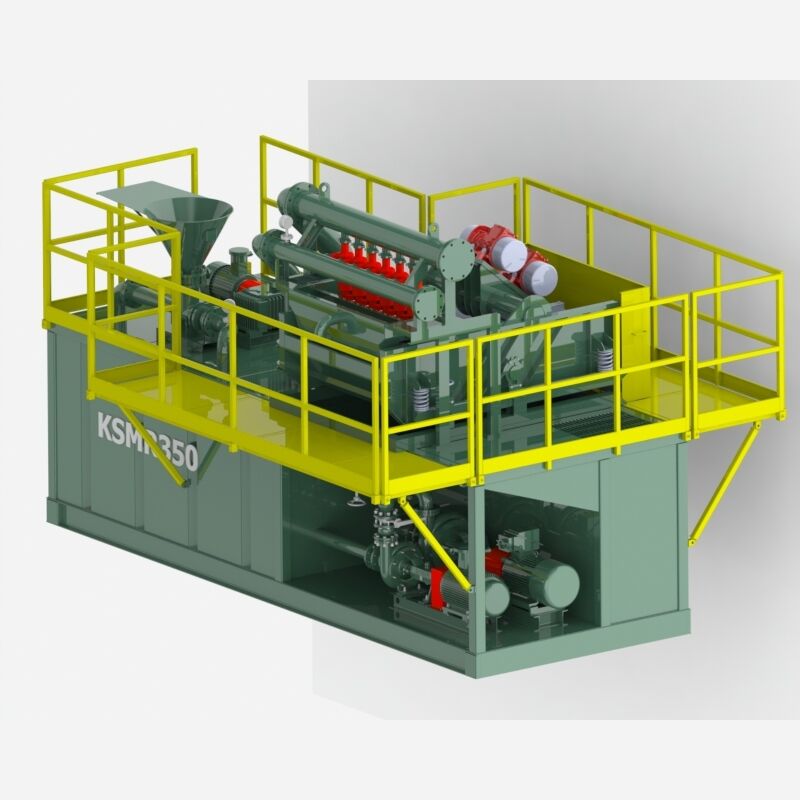

מערכת איסוף משחית KSMR-350 ללא חפירה

כאשר המודל המרכזי בטווח הבינוני של סדרת KSMR, מערכת שיקום הבוץ ללא חריצה KSMR-350 מתאפיינת ב"קיבולת יעילות מאוזנת, התאמה גמישה וביצועי עלות יוצאי דופן". המערכת ממלאה את הפער בדיוק בין ה-KSMR-200 הקטן והקומפקטי לבין ה-KSMR-1000 בקנה מידה גדול, ועוצבה במיוחד למיזמי בנייה ללא חריצה בקוטר ובמרחק בינוני – מה שהופך אותה להתקנה האידיאלית לאיזון בין יעילות לעלות.

I. פרמטרי ביצועים מרכזיים

בהתבסס על הלוגיקה של ריווח הפרמטרים של סדרת המוצרים KOSUN, ושנגזרה מהצרכים ההנדסיים של הטווח הבינוני, הביצועים המרכזיים של KSMR-350 הם כדלקמן:

II. פונקציות ליבה ומאפיינים טכניים בולטים

1. תהליך טיפול מאוזן ואינטגרלי
מאמץ את הפונקציות הליבה של הסדרה ומשדרג אותן לצורך דרישות נפח בינוני, ומאפשר טיפול יעיל בתהליך סגור תוך שימת לב מורכבות הציוד:

• אופטימיזציה של עיבוד מוקדם : כולל רוער אחד בשכבה אחת עם שטח מסך רחב במיוחד של 3.2 מ"ר (50% מהמודל 1000), המספק יעילות התפסה של 95% לחלקיקים ≥74 מיקרון, תוך איזון בין קיבולת לגודל.
• תצורת ניקוי מתקדם : ציוד ב-10 ציקלונים סטנדרטיים מפוליאוריטן בעלי מבנה חד-כניסה סימטרי, המבטיח כוח צנטריפוגלי יציב של 800G (בין ה-600G של מודל 200 ל-1200G של מודל 1000), עם יעילות הפרדה של חלקיקים קטנים הגבוהה ב-25% מהמודל 200.
• בקרת מחזור חצי אוטומטית : מערכת ערבוב חצי אוטומטית משולבת עם ניטור בזמן אמת באמצעות מדית צפיפות שורה, תומכת בהשלמה כפולה ידנית/אוטומטית עם אחידות ערבוב של 95%,מאזנת בין אינטיליגנציה לבין עלות הציוד.
• בקרת קישור רמות כפולות : מיכל האחסון הראשי מצויד במונה רמה בועט בעל דיוק גבוה, מיכל הבופר מקושר להתקן התראה, מונע באופן יעיל סיכוני שפיכה בתנאי זרימה בינונית-גבוהה.

2. עיצוב מבנה מתאים לפרויקטים בנפח בינוני

• ארכיטקטורה משולבת חצי מודולרית : הציוד מחולק למודול משולב "מסנן רטט + ציקלון" ולמודול משולב "אחסון + כוח", דרוש רק משאית כבדה אחת לשינוע, מה שמשפר את יעילות ההעברה ב-50% לעומת המודל 1000.
• עיצוב קל משקל עם יכולת נשיאה : המיכל עשוי פלדה Q235B בעלת חוזק גבוה עם עובי קיר של 8 מ"מ (מאזן בין חוזק למשקל), התחתית מצוידת ברגלי תמיכה ניתנות התאמה לבנייה בשטחים פריפריאליים ללא ריצוף, תוחלת חיים עולה על 12 שנים.
• עיצוב נוח לתפעול שוטף : ציקלונים משתמשים בחיבור משולב של קלמפרט ופלנזה; מסנן רעפים מצויד במנגנון מתיחה מכני; החלפת המסננים נמשכת כ-30 דקות, חוסכת 40% מזמן התפעול בהשוואה לציוד קונבנציונלי, ורמת הקושי בניהול נמוכה יותר ממודל 1000.

3. בטיחות, הגנת הסביבה ודרכי הבטחת תפעול

• אופטימיזציה להפעלה בשקט : מסנן רעפים מקבל עיצוב קפיצי גומי להפחתת רטט, ובכך שומר על רמת רעש בתפעול מתחת ל-84 דציבל (בין 85 דציבל של מודל 200 לבין 82 דציבל של מודל 1000), בהתאם לתקני רעש בבנייה באזורי פרבר.
• הגנה בסיסית על הבטיחות : המערכת החשמלית מעוטרת ברמה Exd II CT4 למניעת פיצוץ, ומצויידת בשילוב מגן טמפרטורה ומגן רמה, התראה אוטומטית ו הודעה כאשר מתרחשים פגים, מאושרת ע"י API, CE, ISO 14001 סדרה.
• תאימות בסיסית להגנת הסביבה : למרות שאינו משולב עם מודול ייבוש, מצוייד בממשק מסנן לחימורים ליצירת חיבור לציוד חיצוני לצמצום רמת הלחות של החימורים מתחת ל-30%, הגעה לצמצום של 40% בפסולת מוצקה ותאימות לדרישות הבסיסיות של מפרט טכני להגנת הסביבה בבנייה ללא חריצה .

III. יישומים טיפוסיים והתאמה למקרים

1. סוגי פרויקטים עיקריים להפעלה

• חילוץ כיווני אופקי בטווח בינוני: קווי גז טבעי באזורים פרבריים, קווי אספקת מים (אורך 800–3,000 מ'), פרויקטי חציית כבישים בין ישובים ובניית תשתית בטווח בינוני.
• בניית צינורות בקוטר בינוני: צינורות ביוב עירוני (קוטר 500–1,200 מ"מ), התקנת תעלות ל케בלי תקשורת ותרחישים אחרים של דרישה לטיט בזרימה בינונית.
• פרויקטים גאולוגיים קונבנציונליים: חילוץ מתאן מפחמי שורה עילית, כרייה קטנה של גז שיסט וטיפול ב slurries גאולוגיים קונבנציונליים אחרים, וכן בנייה של טרנסים באזורי כרייה בינוניים.

יתרון התאמה לתרחישים
בתוך פרויקט צינור אספקת מים באזורי פריפריה (אורך 2,000 מ', קוטר צינור 800 מ"מ) למשל: ה-KSMR-350 עומד בצורכי ה-slurry לצורך התקנת 150 מ' צינור ביום בעזרת יכולת עיבוד של 80 מ³/ש', עם שיעור החזרה של 91% של החומר. בכל פרויקט, מפחיתים thereby רכישה של חומר חדש בכמות של 400 מ³, וחוסכים כ־ 140,000 יואן סיני בנוסף, על ידי חיבור מסך ניקוז חיצוני לטיפול בסלעים שנכרות, מפחיתים את נפח הסילוק של פסולת מוצקה ב-300 טון, וחוסכים בתעריפי הסילוק 60,000 יואן סיני .

IV. יתרונות מובחנים לעומת מודלים בסדרה ומקבילים

ו'. ניתוח עלות תפעול והטבה

בתיאור מקרה של פרוייקט צינור אחד בקוטר בינוני (800 מ"מ) באורך 2,500 מ':

• עלות חומרי : שיעור החזרה של 91% של הבוץ מוריד את צריכת הבוץ החדש ב-600 מ"ק, חוסך CNY 210,000 בהוצאות.
• שכר עבודה : בקרה חצי אוטומטית דורשת 3 אופרטורים, פחות שני עובדים בשטח בהשוואה למערכות מסורתיות, חוסכת CNY 18,000 בעלות עבודה.
• עלות סביבתית : מסנן ניקוז חיצוני מעבד שברי קורות, מפחית את נפח הסילוק של פסולת מוצקה ב-450 טון, מקטין את דמי ההשלכה ב- CNY 90,000 ומיעוך סיכון לקנסות סביבתיים.
• יתרון כולל : חיסכון ישיר בעלויות של CNY 318,000 לפרויקט, עם שיפור של 20% ביעילות הבנייה וקיצור משך הפרויקט ב-20 ימים.
