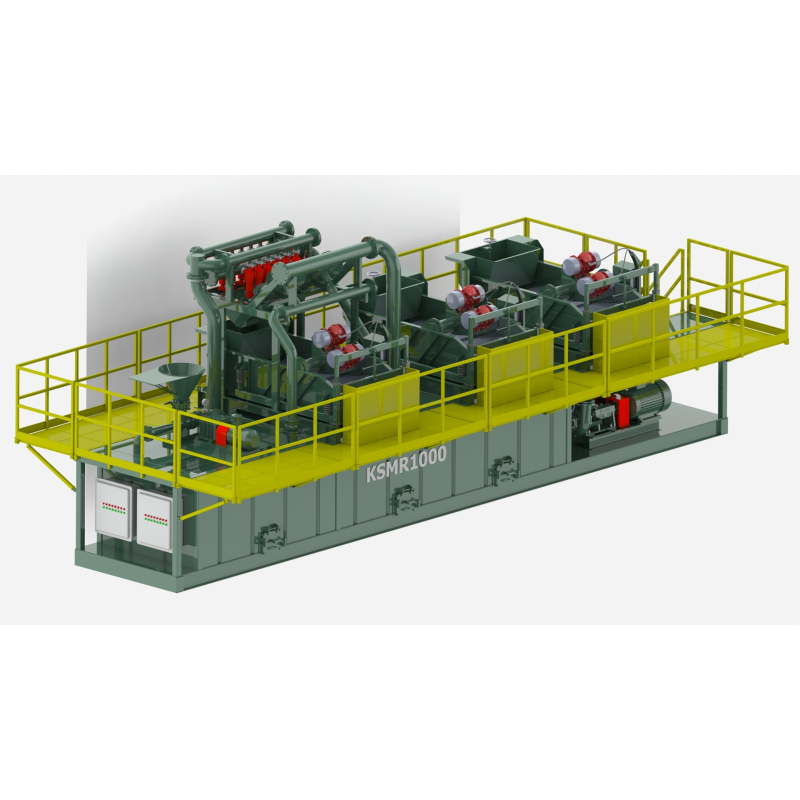

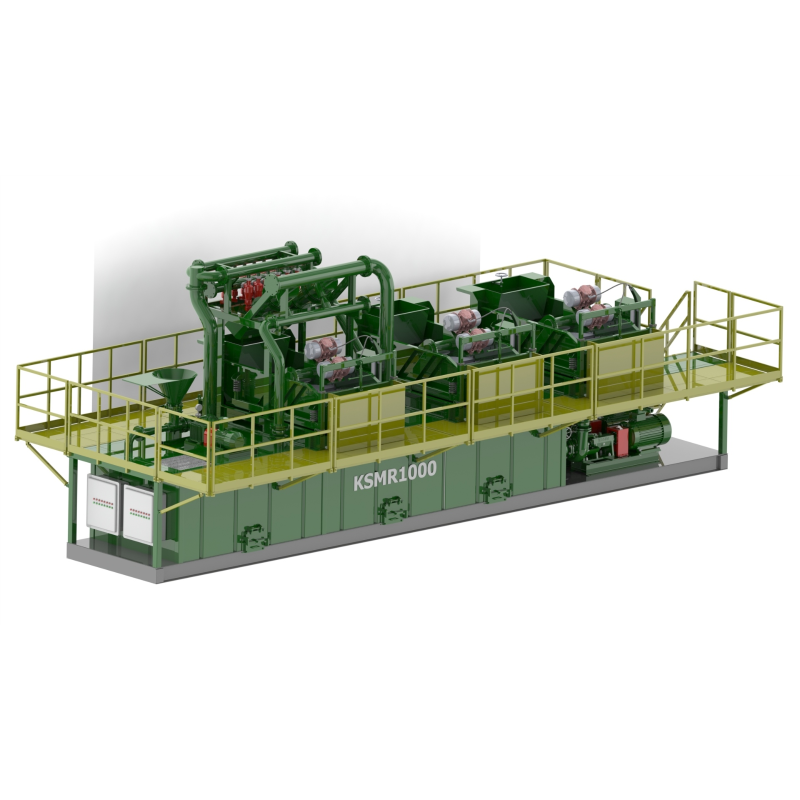

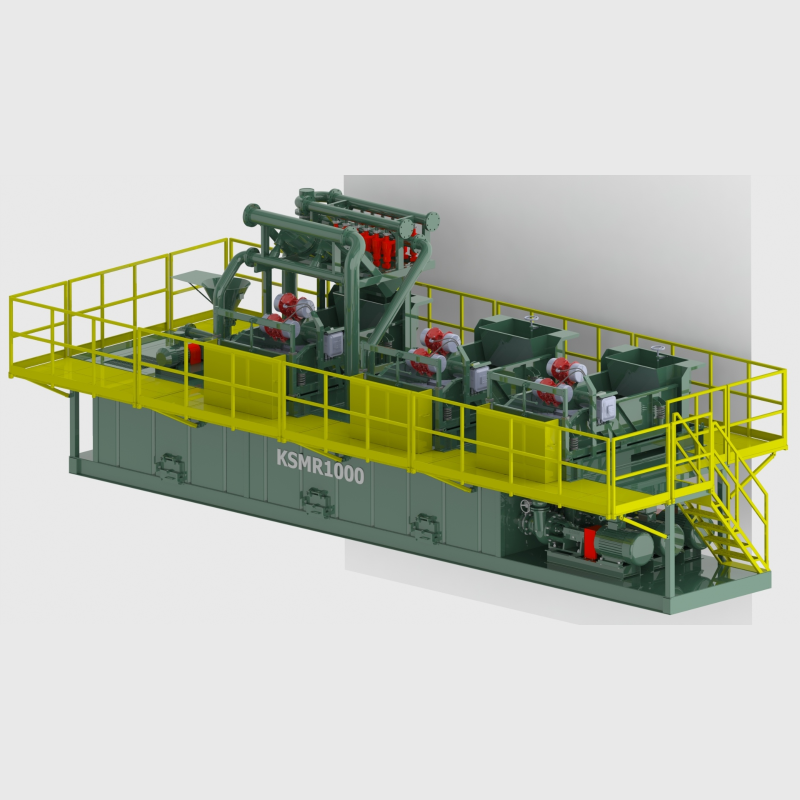

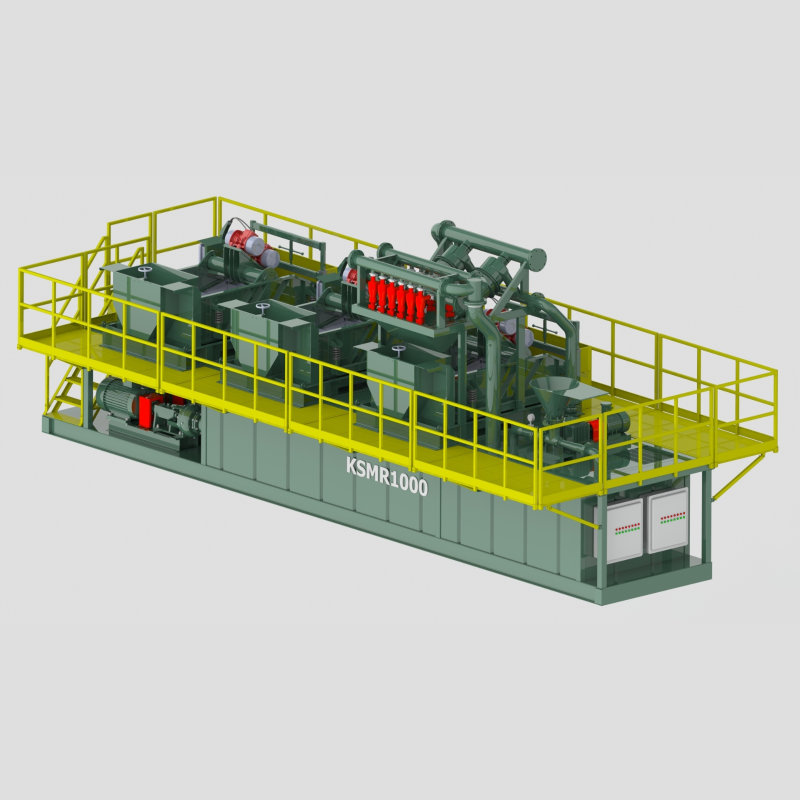

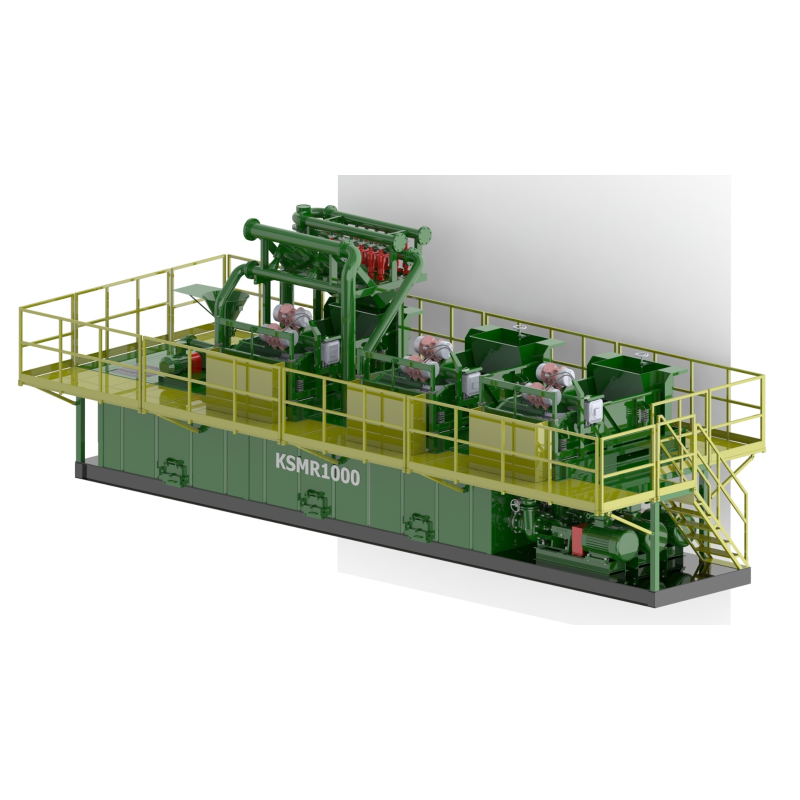

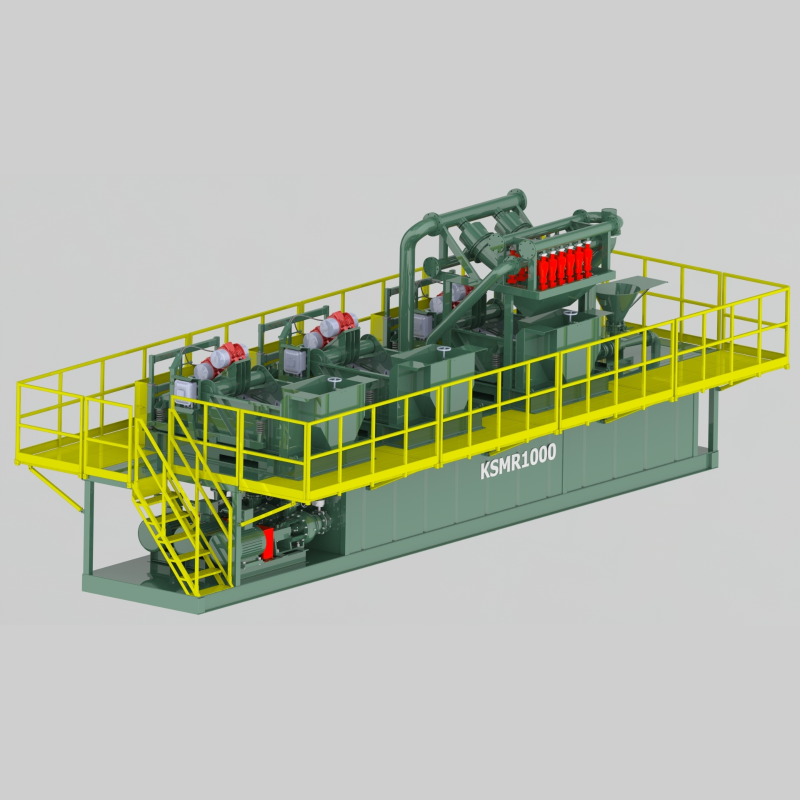

מערכת איסוף משחית KSMR-1000 ללא חפירה

I. פרמטרי ביצועים מרכזיים rS

בהתבסס על הגרדיאנט של פרמטרי המוצר של סדרת Black Rhino KSMR וمت треבות הבנייה ההנדסית בקנה מידה גדול, פרמטרי הביצועים המרכזיים של KSMR-1000 הם כדלקמן:

אני I. פונקציות עיקריות וסימנים טכניים

1. תהליך טיפול משולב משופץ

אופטימיזציה ושיפור מתפקדות הבסיס של סדרת KSMR, להשגת עיבוד בקישור סגור של תהליך מלא של נפח בוץ גדול מאוד, מתאים לדרישות בנייה גיאולוגיות מורכבות:

• טיפול מראש משופר : משתמש במנוע להנפח סלעים בתדר גבוה עם שכבה כפולה, עם מסך גס עליון שמסוגל לחסל חלקיקים בגודל ≥74 μm, ומסך רזה תחתון שמסוגל לטפל מראש בחלקיקים בגודל 1574 μm. שטח המסך מגיע ל-6.5 מ"ר, שיפור יעילות העיבוד פי 3.
• טיהור עמוק יותר : מותאם עם 20 סיקלונים פוליוריתנים גדולים באמצעות מבנה סימטרי של כפול כניסה, כוח מרכזני גדל ל-1200G, יעילות הפרדת חלקיקים עדינים גבוהה ב-40% מ- KSMR-200.
• בקרת זרימה חכמה : מערכת ערבוב אוטומטית משולבת, ניטור בזמן אמת של ביצועי החומר החרסית באמצעות מדידת צפיפות מקוונת, מילוי אוטומטי של בנטוניט, פולימרים וחומרים אחרים, אחידות הערבוב מגיעה ל-98%.
• בקרת קישור מרובת רמות : כל מכל האחסון הראשי וכלי הסנכרון מצוידים במפלגאות רמה ממוקדות וברדאר ברמה גבוהה, שילוב משוב כפול מונע סיכוני גלישה בתנאי זרימה גבוהים.

2. עיצוב מבני מותאם לפרויקטים масיביים

• ארכיטקטורה קומבינטורית מודולרית : הציוד מחולק לארבעה יחידות: מודול מסנן שייקר, מודול ציקלון, מודול אחסון ומודול כוח. ניתן לפצל לצורך תחבורה ולה ensamble במהירות באתר, העברה דורשת רק 2 משאיות כבדות.
• עיצוב עמיד לשכבות עומס גבוהות : המכל עשוי מפלדת Q345B עמידה במיוחד עם עובי קיר עד 12 מ"מ, תחתית מצוידת ברגלי תמיכה מחוזקות, מסוגל לעמוד בפגיעה ארוכת טווח של 240 מ"ק/ש' של חומר חרסית, תוחלת חיים עולה על 15 שנים.
• שדרוג לנוחות תחזוקה : ציקלונים משתמשים בחיבורי פלנזה עם אפשרות ניתוק מהיר ומכשיר שטיפה אוטומטי; מסנן הצלקת מצויד במנגנון מתיחה הידראולי, זמן החלפת המסננים מתקצר ל-20 דקות, חיסכון של 50% בזמן בהשוואה לציוד מסורתי.

3. אבטחה חכמה ושמירה על הסביבה

• פעולה חכמה בשקט : מסנן הצלקת משתמש בעומס אווירי להפחתת רעידות + כיסוי להפחתת רעש, הרעש בעת הפעלה נשלט ברמה של פחות מ-82 דציבל, נמוך ב-3 דציבל מ-KSMR-200.
• הגנה רב-ממדית על הביטחון : המערכת החשמלית עודכנה לרמת התנגדות להתפוצצות Exd II BT4, ומצוידה בשלושה מנגנוני נעילה משולבים לניטור טמפרטורה, לחץ ורמת נוזל, מכבה ומתריע אוטומטית במקרה של תקלות, מאושרת על ידי אישורים בינלאומיים כפולים API 13C ו-ISO 9001.
• התאמה סביבתית מעמיקה מצויד במודול ייבוש בוץ, תכולת הלחות של ייחורי פסולת מופחתת מתחת ל-15%, הפחתת פסולת מוצקה ב-70%, תואם לחלוטין לתקנות חוק מניעת הזיהום של האדמה דרישות, הניתן להובלה ישירות לצורך ביטול.

III. יישומים טיפוסיים והתאמה למקרים

1. סוגי פרויקטים עיקריים להם ניתן להחיל

• חילוץ אופקי למרחקים ארוכים במיוחד : התקנת צינורות 욤מתית (כגון קווי גז מרכזיים, קווי צינור לנפט גולמי), חצייה תחת רכבות/כבישים ופרויקטים אחרים של בנייה לאורך מרחקים ארוכים (3000 מ')
• בנייה של צינורות בקוטר גדול : צינורות ראשיים למספקי מים (קוטר ≥1200 מ"מ), התקנת צינורות ביוב עירוני ותרחישים אחרים הדורשים שפכים בכמות גדולה.
• פרויקטים במורכבות גאולוגית : הפקת אנרגיה (גז פצלים, מתאן משכבות פחם), טיפול בבוץ קידוח בתנאים גיאולוגיים מורכבים כגון שכבות חול ושכבות חצץ, וכן בניית מנהרות באזורי כרייה גדולים.

2. יתרון התאמה לפי תרחיש

בתוך פרויקט צינור גז טבעי שחותך נהר (אורך 3,500 מ', קוטר צינור 1,400 מ"מ) כדוגמה: ה-KSMR-1000 עומד בדרישות החימר לצורך התקנת 200 מ' של צינור ביום באמצעות יכולת עיבוד של 240 מ³/ש', עם שיעור החזרה של 93% של החומר. בכל פרויקט, מפחיתים thereby את צריכת החימר החדש ב-1,200 מ³, וחוסכים כ־ 450,000 יואן סיני בעלות. כמו כן, שברי החריטה היבשים ניתנים לשימוש חוזר ישירות כחומר בנייה לכבישים, ויוצרים תועלת נוספת של 80,000 יואן סיני .

IV. יתרונות מובחנים לעומת מודלים בסדרה ומקבילים

ו'. ניתוח עלות תפעול והטבה

בתוך פרויקט לדוגמה של קילוח אחד גדול בקוטר (1,400 מ"מ) באורך 5,000 מטר:

• עלות חומרי : שיעור החזרה של 92% מפחית את רכישת החומרים החדשים ב-1,800 מ"ק, חוסך 630,000 יואן סיני בהוצאות.
• שכר עבודה : בקרה אוטומטית מלאה דורשת רק 2 מפעילים, פחות 5 עובדים באתר בהשוואה למערכות מסורתיות, חוסך 42,000 יואן סיני בעלות עבודה.
• עלות סביבתית : טיפול ייבוש של שavings חפירה מפחית את נפח הפסולת הקשה ב-1,200 טון, ומחמיץ עמלות הסרה בסך 240,000 יואן סיני ומprevnt סיכוני קנסות סביבתיות.
• יתרון כולל : חיסכון ישיר בעלויות של 912,000 יואן סיני לפרויקט, יעילות הבניה השתפרה ב-30%, והמשך הפרויקט התקצר ב-45 יום.
